同轴环行器 1.0 to 3.8GHz 5o1045460

1.0 ~ 3.8GHz同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度 (°C)
5o104546010001050NK	1000 ~ 1050	23	1.2	0.3	N-K	-40 ~ +85
5o104546010701210NK	1070 ~ 1210	20	1.25	0.4	N-K	-40 ~ +85
5o104546013501550NK	1350 ~ 1550	20	1.25	0.4	N-K	-40 ~ +85
5o104546015001700NK	1500 ~ 1700	20	1.25	0.4	N-K	-40 ~ +85
5o104546017101785NK	1710 ~ 1785	23	1.2	0.3	N-K	-40 ~ +85
5o104546017001900NKNJNK	1700 ~ 1900	23	1.25	0.4	N-K-J-K	-40 ~ +85
5o104546017002100NK	1700 ~ 2100	23	1.2	0.4	N-K	-40 ~ +85
5o104546018052170NK	1805 ~ 2170	20	1.25	0.4	N-K	-40 ~ +85
5o104546018051880NK	1805 ~ 1880	23	1.2	0.3	N-K	-40 ~ +85
5o104546019002200NKNJNK	1900 ~ 2200	23	1.25	0.4	N-K-J-K	-40 ~ +85
5o104546019201990NK	1920 ~ 1990	23	1.2	0.3	N-K	-40 ~ +85
5o104546020002300NK	2000 ~ 2300	20	1.25	0.4	N-K	-40 ~ +85
5o104546020002500NK	2000 ~ 2500	18	1.3	0.5	N-K	-20 ~ +80
5o104546021102170NK	2110 ~ 2170	23	1.2	0.3	N-K	-40 ~ +85
5o104546023002500NK	2300 ~ 2500	23	1.2	0.3	N-K	-40 ~ +85
5o104546023502550NK	2350 ~ 2550	23	1.2	0.3	N-K	-40 ~ +85
5o104546024002600NK	2400 ~ 2600	23	1.2	0.3	N-K	-40 ~ +85
5o104546025002700NK	2500 ~ 2700	23	1.2	0.3	N-K	-40 ~ +85
5o104546027003000NK	2700 ~ 3000	20	1.2	0.4	N-K	-40 ~ +85
5o104546027003100NK	2700 ~ 3100	18	1.3	0.5	N-K	-40 ~ +85
5o104546029003600NK	2900 ~ 3600	18	1.3	0.5	N-K	-40 ~ +85
5o104546031003500NK	3100 ~ 3500	20	1.25	0.3	N-K	-40 ~ +85
5o104546034003800NK	3400 ~ 3800	20	1.25	0. 4	N-K	-40 ~ +85

基本规格

外形尺寸	454626mm
通过功率	600W
反射功率	600W
连接方式	N(J/K)
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

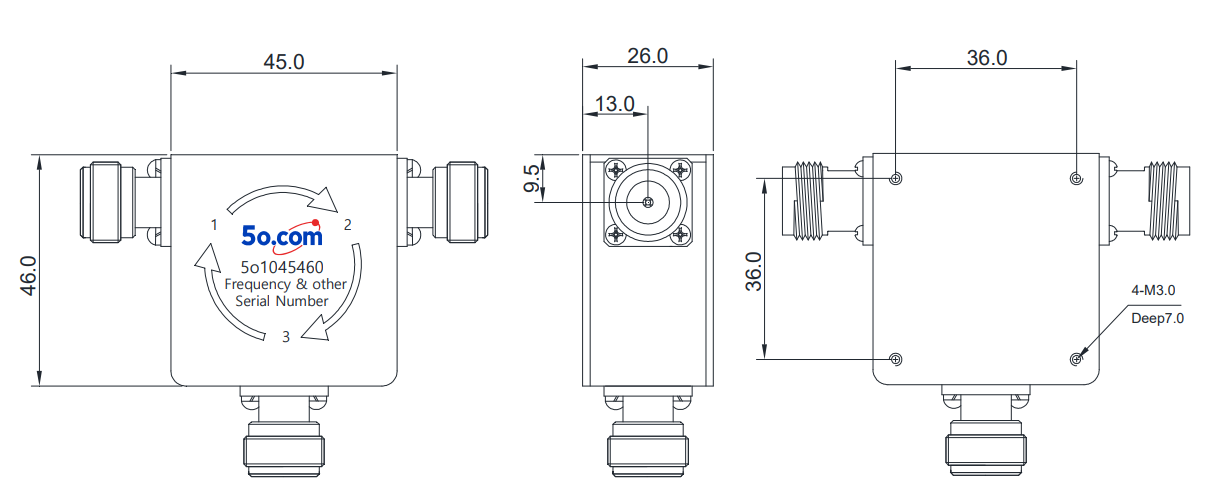

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持N (公头或者母头)类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
