同轴环行器 200 to 1875MHz 5o1035380

200 ~ 1875MHz同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度 (°C)
5o1035380220240NK	220 ~ 240	18	1.3	0.65	N-K	-20 ~ +65
5o1035380240260NK	240 ~ 260	18	1.3	0.5	N-K	-20 ~ +65
5o1035380260280NK	260 ~ 280	20	1.25	0.5	N-K	-20 ~ +65
5o1035380309339NK	309 ~ 339	20	1.25	0.4	N-K	-20 ~ +65
5o1035380350370NK	350 ~ 370	21	1.2	0.35	N-K	-20 ~ +65
5o1035380380460SK	380 ~ 460	18	1.3	0.5	SMA-K	-20 ~ +65
5o1035380390410SK	390 ~ 410	23	1.2	0.3	SMA-K	-30 ~ +70
5o1035380400470SK	400 ~ 470	20	1.25	0.4	SMA-K	-30 ~ +70
5o1035380413419SK	413 ~ 419	30	1.15	0.3	SMA-K	-30 ~ +70
5o1035380413419NKNJNK	413 ~ 419	30	1.15	0.3	N-K-J-K	-30 ~ +70
5o1035380419425NKNJNK	419 ~ 425	30	1.15	0.3	N-K-J-K	-30 ~ +70
5o1035380450520NK	450 ~ 520	20	1.25	0.4	N-K	-20 ~ +65
5o1035380600800SK	600 ~ 800	19	1.25	0.5	SMA-K	-20 ~ +65
5o1035380700900SK	700 ~ 900	20	1.25	0.4	SMA-K	-30 ~ +70
5o10353807001000SK	700 ~ 1000	16	1.4	0.6	SMA-K	-20 ~ +65
5o1035380770860SK	770 ~ 860	23	1.2	0.3	SMA-K	-30 ~ +70
5o1035380860872SK	860 ~ 872	30	1.15	0.25	SMA-K	-20 ~ +65
5o1035380900930SK	900 ~ 930	30	1.15	0.2	SMA-K	-40 ~ +85
5o103538010001300NK	1000 ~ 1300	20	1.25	0.4	N-K	-30 ~ +70
5o103538011001700NK	1100 ~ 1700	15	1.45	0.5	N-K	-30 ~ +70
5o103538012961298NK	1296 ~ 1298	30	1.15	0.2	N-K	-30 ~ +70

基本规格

外形尺寸	353815mm
通过功率	300W/100W
反射功率	300W/100W
连接方式	SMA(J/K), N(J/K)
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

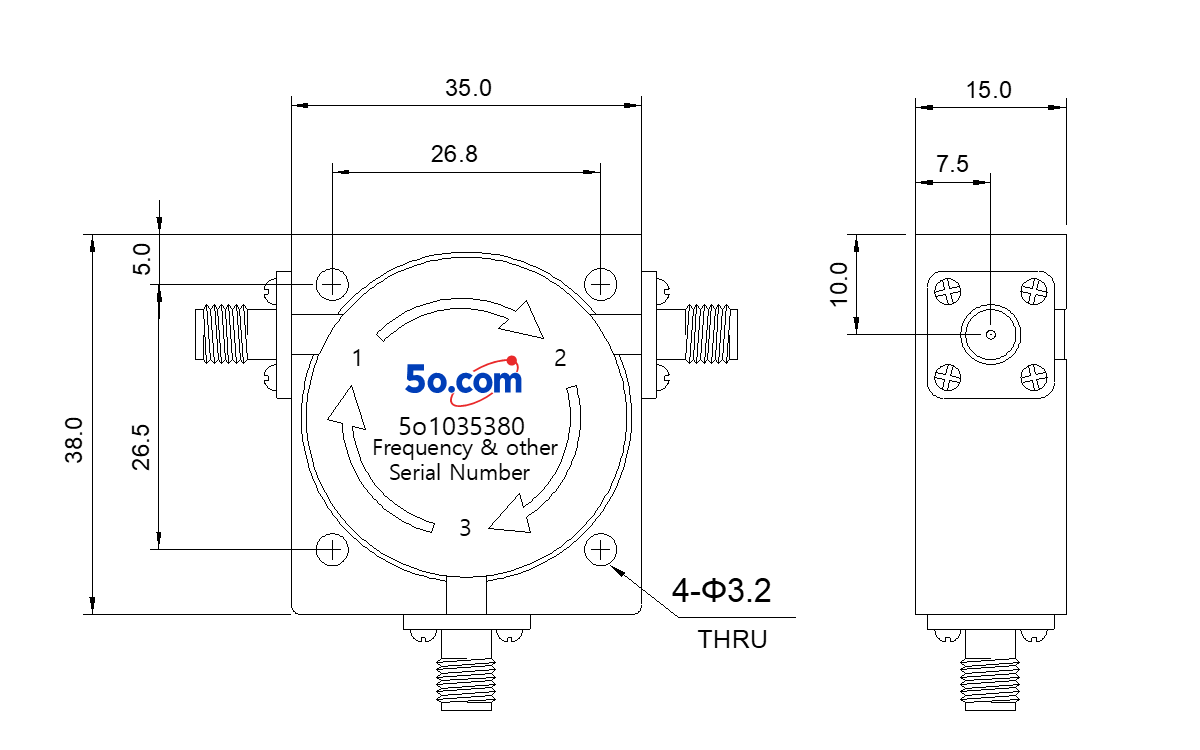

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持SMA/N (公头或者母头)类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
