同轴环行器 700 to 5000MHz 5o1025280

700 ~ 5000MHz同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度 (°C)
5o1025280700750SK	700 ~ 750	20	1.25	0.4	SMA-K	-30 ~ +70
5o1025280869894NK	869 ~ 894	23	1.2	0.3	N-K	-30 ~ +70
5o1025280925960SK	925 ~ 960	23	1.2	0.3	SMA-K	-30 ~ +70
5o102528012001400SK	1200 ~ 1400	23	1.2	0.3	SMA-K	-40 ~ +85
5o102528015001700NK	1500 ~ 1700	23	1.2	0.3	N-K	-30 ~ +70
5o102528017002200SK	1700 ~ 2200	18	1.3	0.5	SMA-K	-30 ~ +70
5o102528017001900NKNJ	1700 ~ 1900	21	1.25	0.35	N-K-J	-30 ~ +70
5o102528019002200NKNJ	1900 ~ 2200	21	1.25	0.35	N-K-J	-30 ~ +70
5o102528020002500SK	2000 ~ 2500	20	1.25	0 5	SMA-K	-30 ~ +70
5o102528020002700SK	2000 ~ 2700	18	1.3	0.5	SMA-K	-30 ~ +70
5o102528023002500SK	2300 ~ 2500	23	1.2	0.3	SMA-K	-40 ~ +85
5o102528023003000SK	2300 ~ 3000	18	1.3	0.5	SMA-K	-40 ~ +85
5o102528024002600SK	2400 ~ 2600	23	1.2	0.3	SMA-K	-40 ~ +85
5o102528025002700NK	2500 ~ 2700	23	1.2	0.3	N-K	-40 ~ +85
5o102528026003300SK	2600 ~ 3300	18	1.3	0.5	SMA-K	-30 ~ +70
5o102528027003100SK	2700 ~ 3100	20	1.25	0.4	SMA-K	-40 ~ +85
5o102528028503300SK	2850 ~ 3300	20	1.25	0.4	SMA-K	-40 ~ +85
5o102528030003600SK	3000 ~ 3600	20	1.25	0.4	SMA-K	-40 ~ +85
5o102528034004200SK	3400 ~ 4200	20	1.25	0.4	SMA-K	-40 ~ +85
5o102528035004000SK	3500 ~ 4000	20	1.25	0.4	SMA-K	-40 ~ +85
5o102528040004600SK	4000 ~ 4600	20	1.25	0.4	SMA-K	-40 ~ +85
5o102528044005000SK	4400 ~ 5000	20	1.25	0.4	SMA-K	-40 ~ +85

基本规格

外形尺寸	25.428.515mm
通过功率	100W
反射功率	100W
连接方式	N(J/K), SMA(J/K)
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

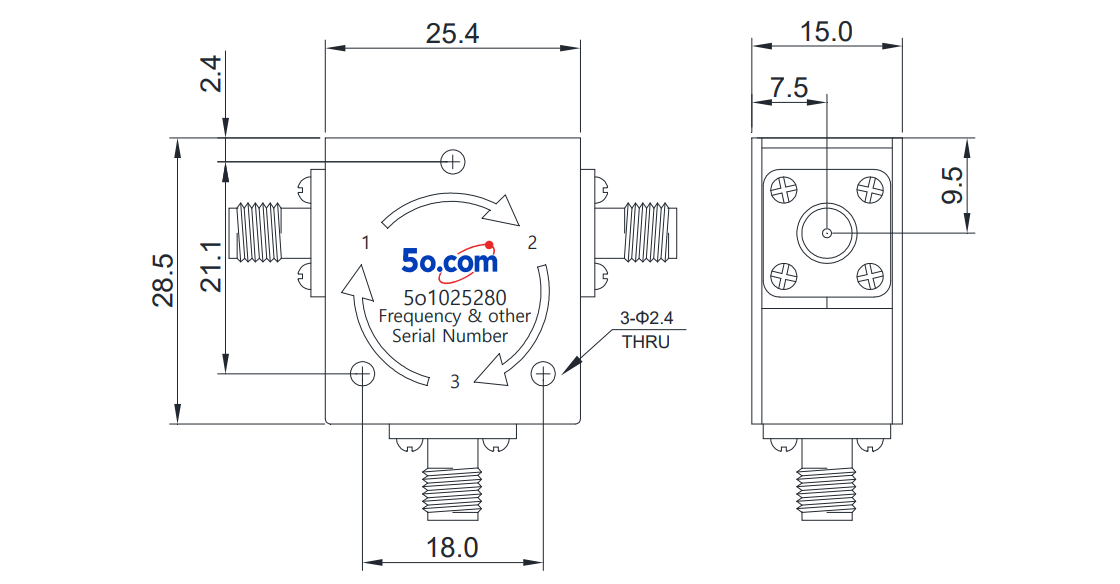

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持SMA/N (公头或者母头)类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
