同轴环行器 4 to 8GHz 5o1025250

4.0 ~ 8.0GHz同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业

射频特性

型号	频率范围 (GHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度 (°C)
5o1025250445NK	4.0 ~ 4.5	20	1.25	0.4	N-K	-20 ~ +70
5o1025250455NK	4.5 ~ 5.0	23	1.2	0.35	N-K	-20 ~ +70
5o10252504751NK	4.7 ~ 5.1	23	1.2	0.35	N-K	-20 ~ +70
5o10252504859NK	4.8 ~ 5.9	20	1.25	0.5	N-K	-20 ~ +70
5o102525056NK	5.0 ~ 6.0	20	1.25	0.4	N-K	-20 ~ +70
5o10252505759NK	5.7 ~ 5.9	23	1.2	0.3	N-K	-20 ~ +70
5o10252505865NK	5.8 ~ 6.5	23	1.2	0.3	N-K	-20 ~ +70
5o1025250657NK	6.5 ~ 7.0	20	1.25	0.4	N-K	-20 ~ +70
5o102525078NK	7.0 ~ 8.0	20	1.25	0.4	N-K	-20 ~ +70

基本规格

外形尺寸	2525.518mm
通过功率	300W
反射功率	300W
连接方式	N (J/K)
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

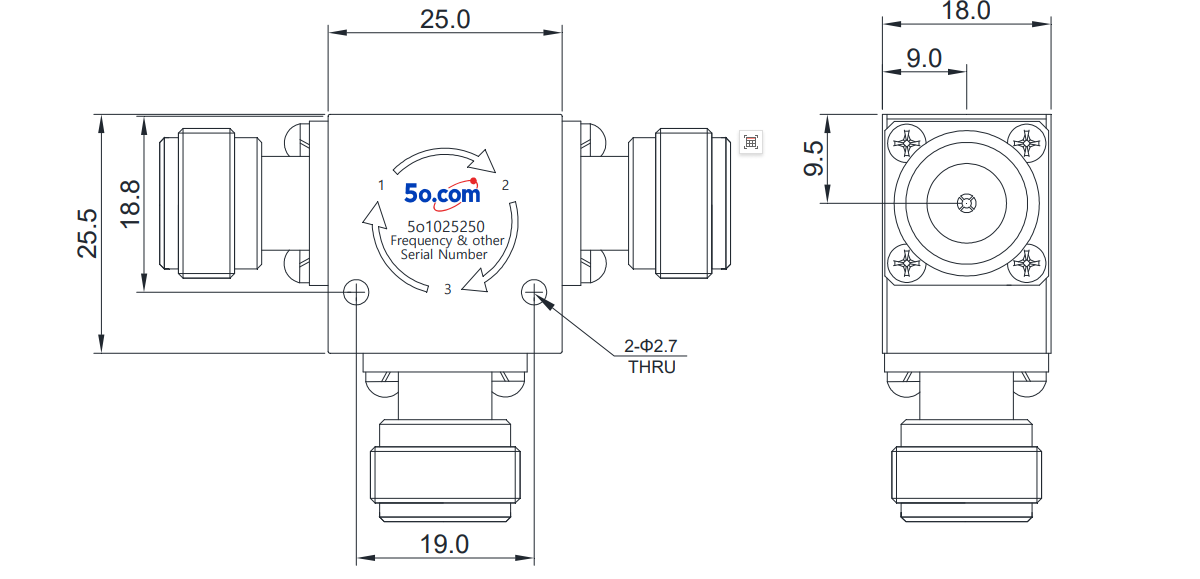

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，N 母头/公头类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
