    22.0 ~ 33.0GHz同轴环形器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。


    射频特性

    型号

    频率范围
      (GHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max (dB)

    连接方式

    温度.(°C)

    5o10131842233KK

    22.0   ~ 33.0

    16

    1.4

    0.9

    2.92mm-K

    +25±5

    15

    1.5

    1.0

    -40   ~ +80

    5o10131842233KJKK

    22.0   ~ 33.0

    16

    1.4

    0.9

    2.92mm-J-K

    +25±5

    15

    1.5

    1.0

    -40   ~ +80


    基本规格

    外形尺寸

    13*18*12.8mm

    阻抗匹配

    50Ω

    通过功率

    10W

    工作温度

    -40 ~ +85℃

    反射功率

    10W

    存储温度

    -55 ~ +125℃

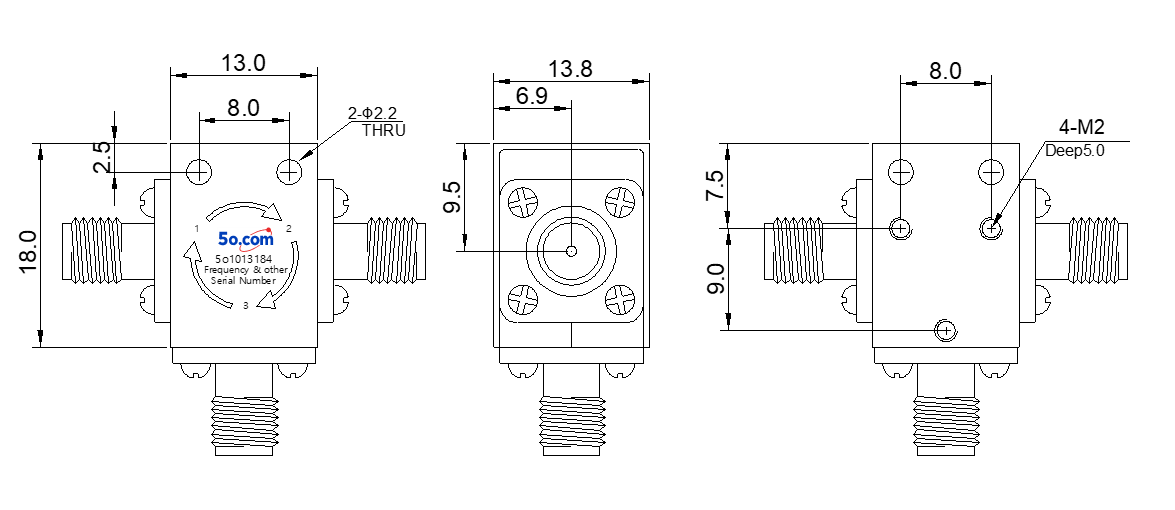

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 为实现高隔离度，可采用双结或多结结构。

    ◆ 连接器可按用户需求定制，支持2.92mm公头/母头类型。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
