    500W 1.0 ~ 2.0GHz同轴环形器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。


    射频特性

    型号

    频率范围
          (GHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max (dB)

    连接方式

    5o10118140012NK

    1.0 ~ 2.0

    15

    1.5

    0.8

    N-J

    5o10118140012NJNKNK

    1.0 ~ 2.0

    15

    1.5

    0.8

    N-J-K-K

    5o10118140012NKNJNK

    1.0 ~ 2.0

    15

    1.5

    0.8

    N-K-J-K

    基本规格

    外形尺寸

    118*140*100mm

    阻抗匹配

    50Ω

    通过功率

    500W

    工作温度

    +10 ~ +60℃

    反射功率

    500W

    存储温度

    -55 ~ +125℃

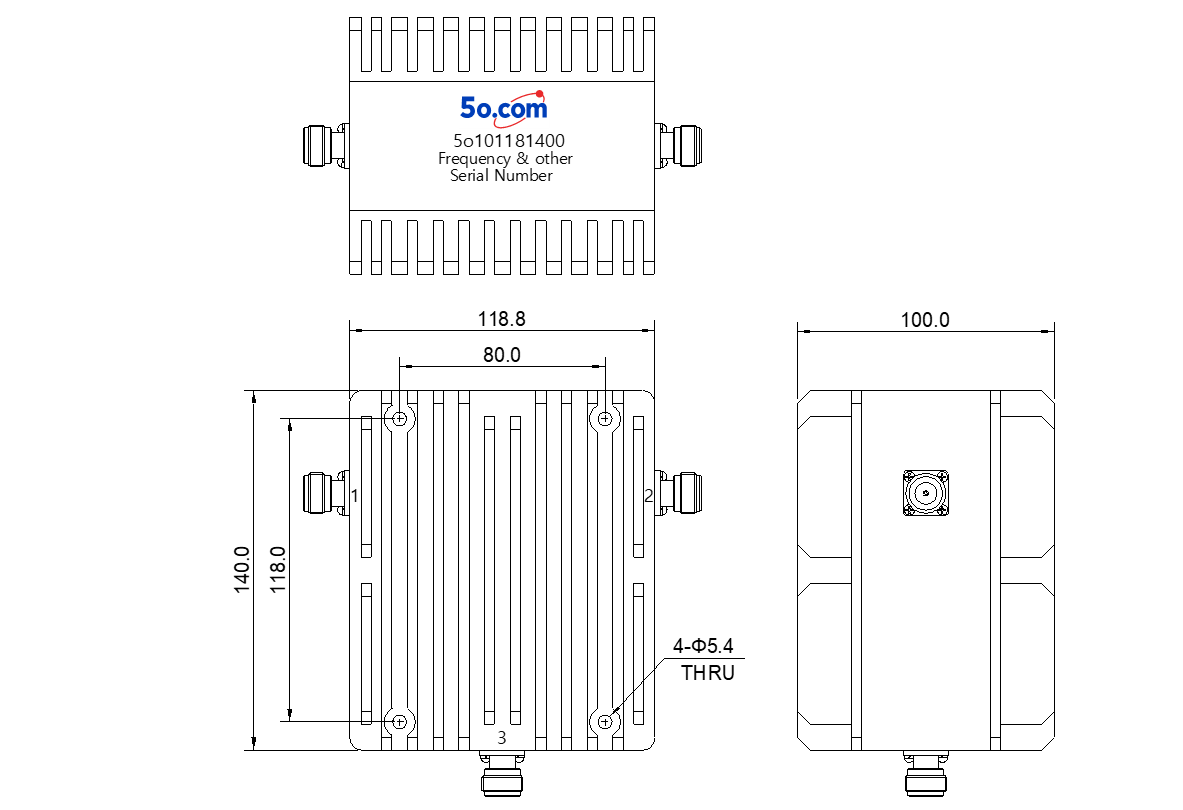

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
