同轴环行器 2.0-4.0GHz 5o101041100

2.0 ~ 4.0GHz同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度 (°C)
5o10104110020002200DK	2000 ~ 2200	0.4	18	1.3	7/16-K	-55 ~ +85
5o10104110022002400DK	2200 ~ 2400	0.4	18	1.3	7/16-K	-55 ~ +85
5o10104110023002500DK	2300 ~ 2500	0.4	18	1.3	7/16-K	-55 ~ +85
5o10104110024002600DK	2400 ~ 2600	0.4	18	1.3	7/16-K	-55 ~ +85
5o10104110025002700DK	2500 ~ 2700	0.4	18	1.3	7/16-K	-55 ~ +85
5o10104110027002900DK	2700 ~ 2900	0.4	18	1.3	7/16-K	-55 ~ +85
5o10104110028003000DK	2800 ~ 3000	0.4	18	1.3	7/16-K	-55 ~ +85
5o10104110029003100DK	2900 ~ 3100	0.4	18	1.3	7/16-K	-55 ~ +85
5o10104110033003500DK	3300 ~ 3500	0.4	18	1.3	7/16-K	-55 ~ +85
5o10104110034003600DK	3400 ~ 3600	0.4	18	1.3	7/16-K	-55 ~ +85
5o10104110036003800DK	3600 ~ 3800	0.4	18	1.3	7/16-K	-55 ~ +85
5o10104110038004000DK	3800 ~ 4000	0.4	18	1.3	7/16-K	-55 ~ +85

基本规格

外形尺寸	10411048mm
通过功率	3KW
反射功率	30KW
连接方式	7/16(J/K)
存储温度	-55℃ ~ +125℃

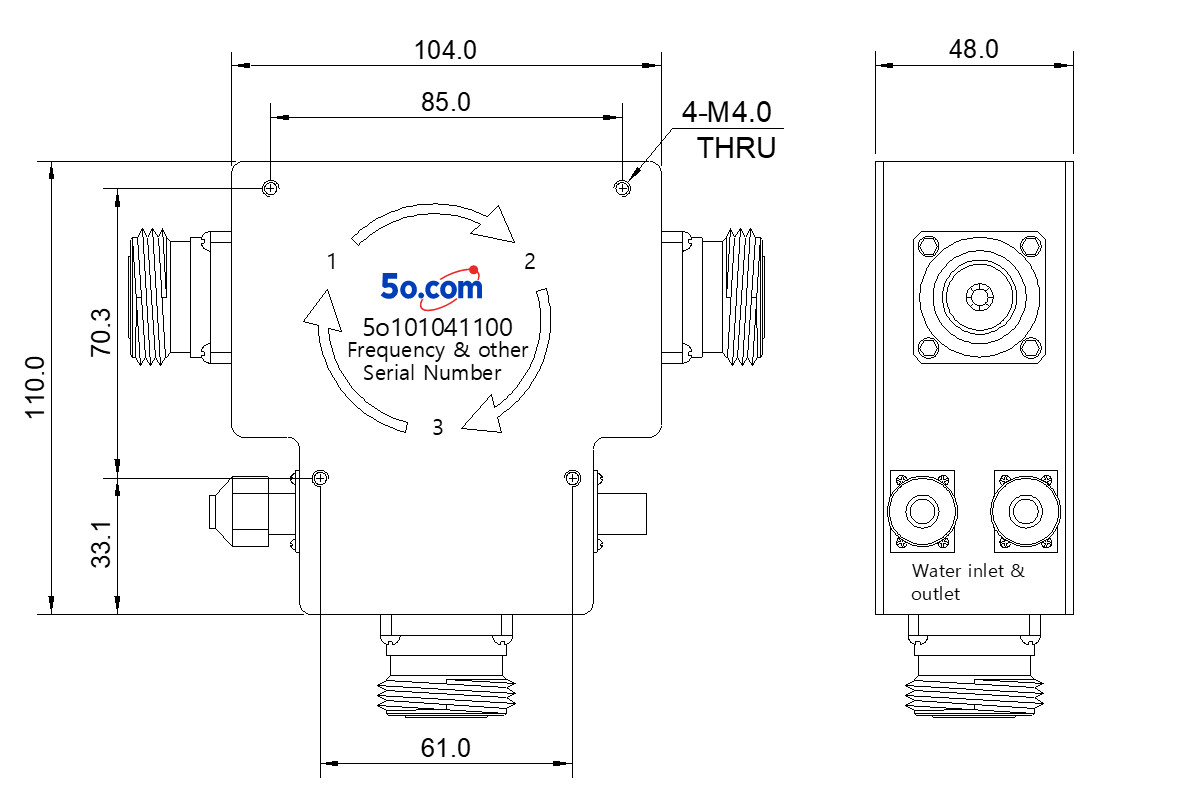

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持7/16 (公头或者母头)类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
