    8.0 ~ 12.4GHz波导隔离器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。


    射频特性

    型号

    频率范围
       (GHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max (dB)

    连接方式

    5o06424208289

    8.2 ~ 8.9

    20

    1.2

    0.3

    WR90(BJ100)

    5o06424208595

    8.5 ~ 9.5

    20

    1.2

    0.35

    WR90(BJ100)

    5o06424208511

    8.5 ~ 11.0

    18

    1.3

    0.5

    WR90(BJ100)

    5o0642420995

    9.0 ~ 9.5

    21

    1.2

    0.3

    WR90(BJ100)

    5o06424209298

    9.2 ~ 9.8

    21

    1.2

    0.3

    WR90(BJ100)

    5o064242098102

    9.8 ~ 10.2

    23

    1.2

    0.25

    WR90(BJ100)

    5o064242010124

    10.0 ~ 12.4

    20

    1.25

    0.35

    WR90(BJ100)

    基本规格

    外形尺寸

    42*42*28mm

    阻抗匹配

    50Ω

    通过功率

    100W

    工作温度

    -40 ~ +85℃

    反射功率

    30W

    存储温度

    -55   ~ +125℃

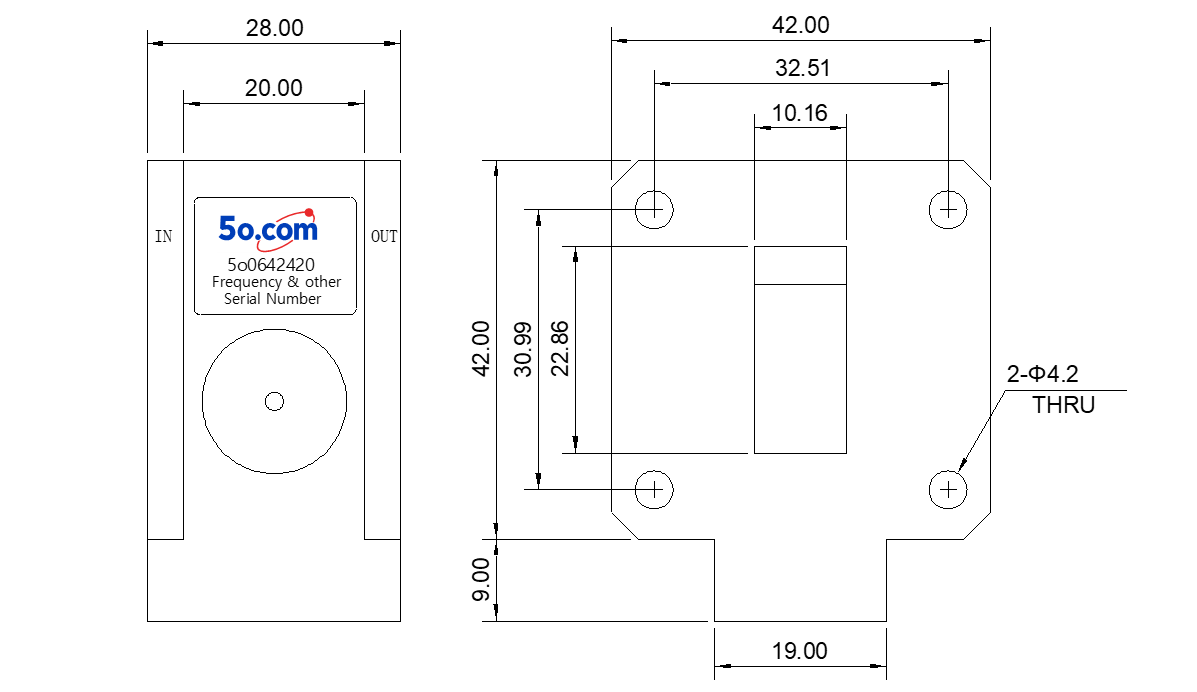

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 波导隔离器/环形器需与适配的波导法兰精准匹配安装。

    ◆ 安装时需保证法兰端面洁净、无金属碎屑、灰尘等杂质；法兰连接螺栓应均匀拧紧，避免因密封不良或受力

    不均造成射频泄漏、驻波比偏大等问题。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
