波导隔离器 12.4-18.0GHz 5o0633330

12.4 ~ 18.0GHz波导隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (GHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度(°C)
5o06333301241375	12.4 ~ 13.75	20	1.2	0.35	WR62(BJ140)	-40 ~ +85
5o06333301375145	13.75 ~ 14.5	23	1.2	0.3	WR62(BJ140)	-40 ~ +85
5o0633330145155	14.5 ~ 15.5	23	1.2	0.3	WR62(BJ140)	-40 ~ +85
5o06333301518	15.0 ~ 18.0	20	1.2	0.35	WR62(BJ140)	-40 ~ +85
5o0633330155165	15.5 ~ 16.5	23	1.2	0.3	WR62(BJ140)	-40 ~ +85
5o0633330165175	16.5 ~ 17.5	23	1.2	0.3	WR62(BJ140)	-40 ~ +85

基本规格

外形尺寸	333321mm	阻抗匹配	50Ω
通过功率	100W	工作温度	-40 ~ +85℃
反射功率	30W	存储温度	-55 ~ +125℃

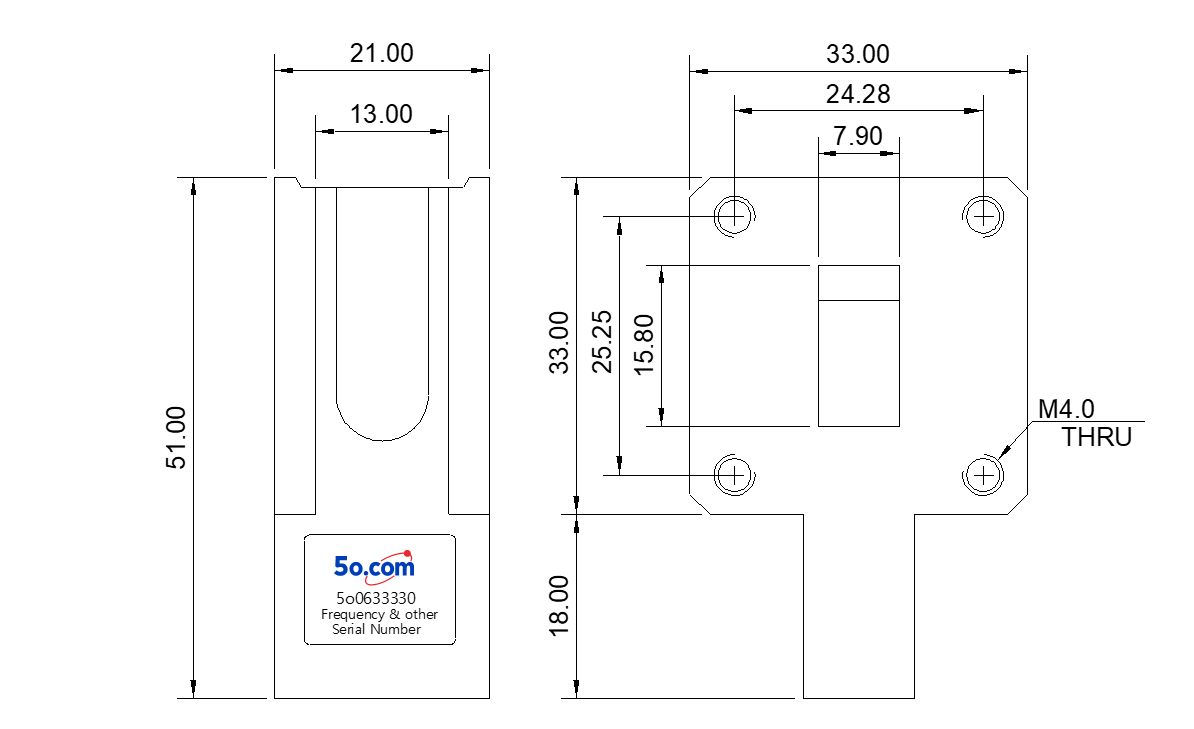

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 波导隔离器/环形器需与适配的波导法兰精准匹配安装。

◆ 安装时需保证法兰端面洁净、无金属碎屑、灰尘等杂质；法兰连接螺栓应均匀拧紧，避免因密封不良或受力

不均造成射频泄漏、驻波比偏大等问题。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
