    12.4 ~ 18.0GHz波导隔离器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。


    射频特性

    型号

    频率范围
        (GHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max (dB)

    连接方式

    5o06306012223

    22.0 ~ 23.0

    20

    1.2

    0.3

    WR34(BJ260)

    5o06306012426

    24.0 ~ 26.0

    20

    1.2

    0.3

    WR34(BJ260)

    5o06306012527

    25.0 ~ 27.0

    20

    1.2

    0.3

    WR34(BJ260)

    5o06306012729

    27.0 ~ 29.0

    20

    1.2

    0.3

    WR34(BJ260)

    5o06306012731

    27.0 ~ 31.0

    20

    1.25

    0.4

    WR34(BJ260)

    5o06306012931

    29.0 ~ 31.0

    20

    1.2

    0.3

    WR34(BJ260)

    5o06306013033

    30.0 ~ 33.0

    20

    1.2

    0.3

    WR34(BJ260)

    基本规格

    外形尺寸

    30*60*22.4mm

    阻抗匹配

    50Ω

    通过功率

    60W

    工作温度

    -40 ~ +70℃

    反射功率

    3W

    存储温度

    -55   ~ +125℃

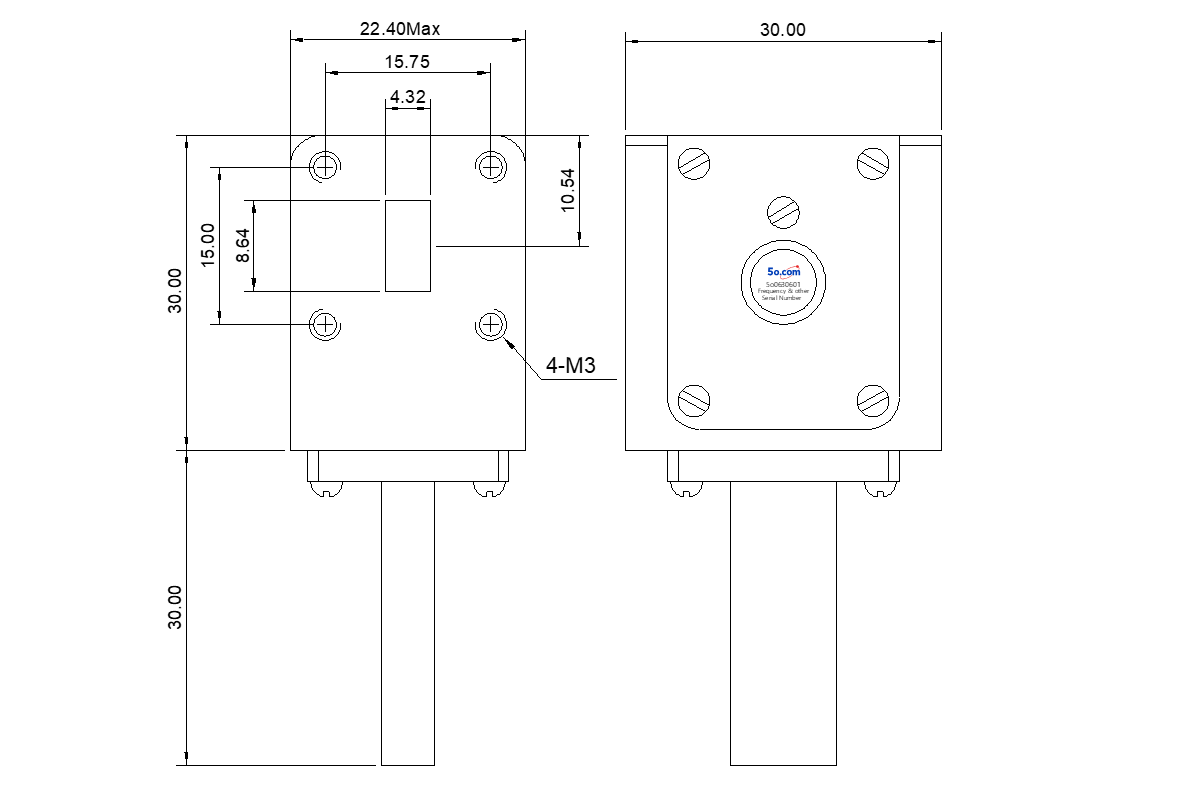

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 波导隔离器/环形器需与适配的波导法兰精准匹配安装。

    ◆ 安装时需保证法兰端面洁净、无金属碎屑、灰尘等杂质；法兰连接螺栓应均匀拧紧，避免因密封不良或受力

    不均造成射频泄漏、驻波比偏大等问题。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
