    31.0 ~ 40.0GHz微带隔离器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。


    射频特性

    型号

    频率范围
        (GHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max (dB)

    连接方式

    5o053403139

    31.0 ~ 39.0

    14

    1.4

    1.0

    Microstrip

    5o053403140

    31.0 ~ 40.0

    14

    1.5

    1.2

    Microstrip

    5o053403238

    32.0 ~ 38.0

    14

    1.4

    1.0

    Microstrip

    5o053403240

    32.0 ~ 40.0

    14

    1.4

    1.0

    Microstrip

    5o053403337

    33.0 ~ 37.0

    14

    1.4

    1.0

    Microstrip

    5o053403540

    35.0 ~ 40.0

    14

    1.4

    1.0

    Microstrip

    基本规格

    外形尺寸

    3.5*4*3.5mm

    阻抗匹配

    50Ω

    通过功率

    2W

    工作温度

    -55 ~ +85℃

    反射功率

    2W

    存储温度

    -55 ~ +125℃

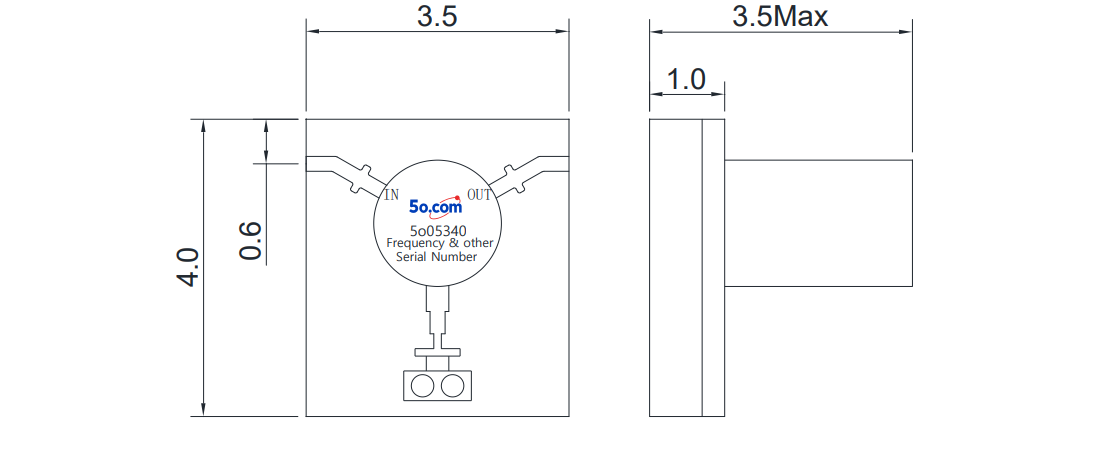

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 微带隔离器/环形器采用金丝键合方式安装。

    ◆ 产品安装及使用过程中，周边需避开强磁场；强磁场会改变偏置磁场，进而影响产品电气性能。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
