微带隔离器 2.7-4.9GHz 5o0514160

2.7 ~ 4.9GHz微带隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (GHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式
5o05141602731	2.7 ~ 3.1	20	1.2	0.5	Microstrip
5o05141602735	2.7 ~ 3.5	18	1.3	0.6	Microstrip
5o0514160334	3.0 ~ 3.4	20	1.2	0.4	Microstrip
5o0514160345	3.0 ~ 4.5	16	1.35	0.8	Microstrip
5o0514160314	3.1 ~ 4.0	18	1.3	0.6	Microstrip
5o05141603242	3.2 ~ 4.2	16	1.35	0.7	Microstrip
5o05141603236	3.2 ~ 3.6	20	1.2	0.4	Microstrip
5o05141603349	3.3 ~ 4.9	15	1.45	0.8	Microstrip
5o05141603437	3.4 ~ 3.7	20	1.2	0.4	Microstrip
5o0514160374	3.7 ~ 4.0	20	1.2	0.4	Microstrip

基本规格

外形尺寸	14165mm	阻抗匹配	50Ω
通过功率	15W	工作温度	-55 ~ +85℃
反射功率	5W	存储温度	-55 ~ +125℃

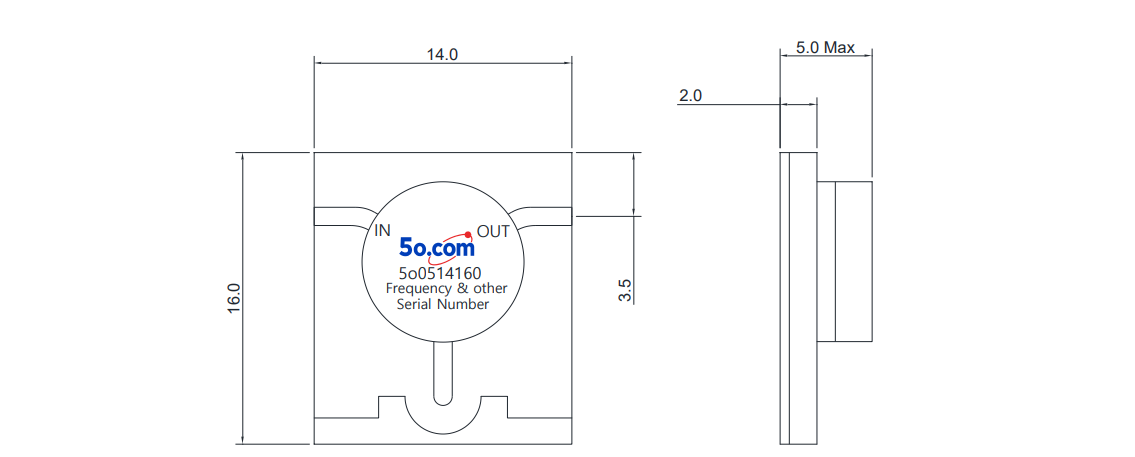

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 微带隔离器/环形器采用金丝键合方式安装。

◆ 产品安装及使用过程中，周边需避开强磁场；强磁场会改变偏置磁场，进而影响产品电气性能。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
