双节同轴隔离器 250-1300MHz 5o0396780

250 ~ 1300MHz双节同轴隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度(°C)
5o0396780300350NK	300 ~ 350	45	1.2	0.6	N-K	-30 ~ +70
5o0396780350400NK	350 ~ 400	45	1.2	0.6	N-K	-30 ~ +70
5o0396780350500NK	350 ~ 500	32	1.4	1.2	N-K	-30 ~ +70
5o0396780380470NK	380 ~ 470	40	1.25	0.7	N-K	-30 ~ +70
5o0396780400470NK	400 ~ 470	45	1.2	0.6	N-K	-30 ~ +70
5o0396780400430NK	400 ~ 430	50	1.15	0.5	N-K	-30 ~ +70
5o0396780440470NK	440 ~ 470	50	1.15	0.5	N-K	-30 ~ +70
5o0396780440470SK	440 ~ 470	50	1.15	0.5	SMA-K	-30 ~ +70
5o0396780470570NK	470 ~ 570	40	1.25	0.8	N-K	-30 ~ +70
5o0396780480520NK	480 ~ 520	45	1.2	0.6	N-K	-30 ~ +70
5o0396780570670NK	570 ~ 670	45	1.2	0.6	N-K	-30 ~ +70
5o0396780670770NK	670 ~ 770	45	1.2	0.6	N-K	-30 ~ +70
5o03967807001000NK	700 ~ 1000	36	1.3	1.2	N-K	-30 ~ +70
5o039678012001300NK	1200 ~ 1300	45	1.2	0.5	N-K	-30 ~ +70

基本规格

外形尺寸	967824mm
通过功率	400W
反射功率	250W
连接方式	SMA(J/K),N(J/K)
存储温度	-55℃~+125℃
阻抗匹配	50Ω

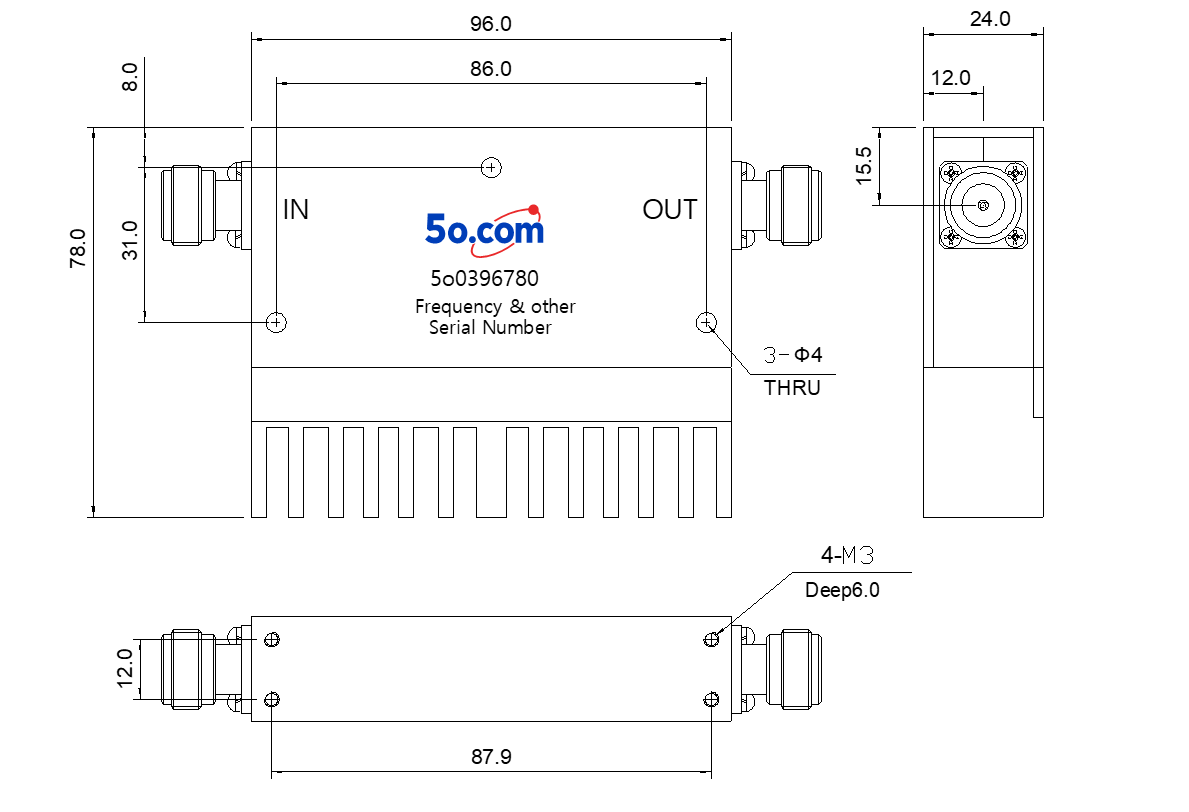

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持SMA/N (公头或者母头)类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
