Dual Junction Coaxial Isolator 700 to 2000MHz 5o0368340

700 ~ 2000MHz双节同轴隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度(°C)
5o0368340700900SK	700 ~ 900	36	1.3	0.8	SMA-K	-30 ~ +70
5o03683408001000NK	800 ~ 1000	40	1.25	0.8	N-K	-30 ~ +70
5o0368340805870NK	805 ~ 870	45	1.2	0.6	N-K	-40 ~ +85
5o03683408501150SJSK	850 ~ 1150	36	1.3	1.2	SMA-J-K	-30 ~ +70
5o0368340860960SK	860 ~ 960	45	1.2	0.6	SMA-K	-40 ~ +85
5o03683409001200SK	900 ~ 1200	40	1.25	1.0	SMA-K	-30 ~ +70
5o03683409001300SK	900 ~ 1300	36	1.3	1.2	SMA-K	-30 ~ +70
5o03683409501415SK	950 ~ 1415	36	1.4	1.2	SMA-K	0 ~ +60
5o03683409501450SK	950 ~ 1450	32	1.4	1.2	SMA-K	0 ~ +60
5o03683409601215NK	960 ~ 1215	40	1.25	0.8	N-K	-30 ~ +70
5o036834010001500SK	1000 ~ 1500	36	1.4	1.2	SMA-K	0 ~ +60
5o036834012251875SK	1225 ~ 1875	32	1.4	1.2	SMA-K	0 ~ +60
5o036834013501850SK	1350 ~ 1850	36	1.3	1.0	SMA-K	0 ~ +60
5o036834012901710SK	1290 ~ 1710	40	1.25	1.0	SMA-K	0 ~ +60
5o036834013001740SK	1300 ~ 1740	40	1.25	1.0	SMA-K	0 ~ +60
5o036834013001800SK	1300 ~ 1800	36	1.3	1.0	SMA-K	0 ~ +60
5o036834013501850SK	1350 ~ 1850	36	1.3	1.0	SMA-K	0 ~ +60

基本规格

外形尺寸	683422mm
通过功率	100W
反射功率	30W
连接方式	SMA(J/K),N(J/K)
存储温度	-55℃~+125℃
阻抗匹配	50Ω

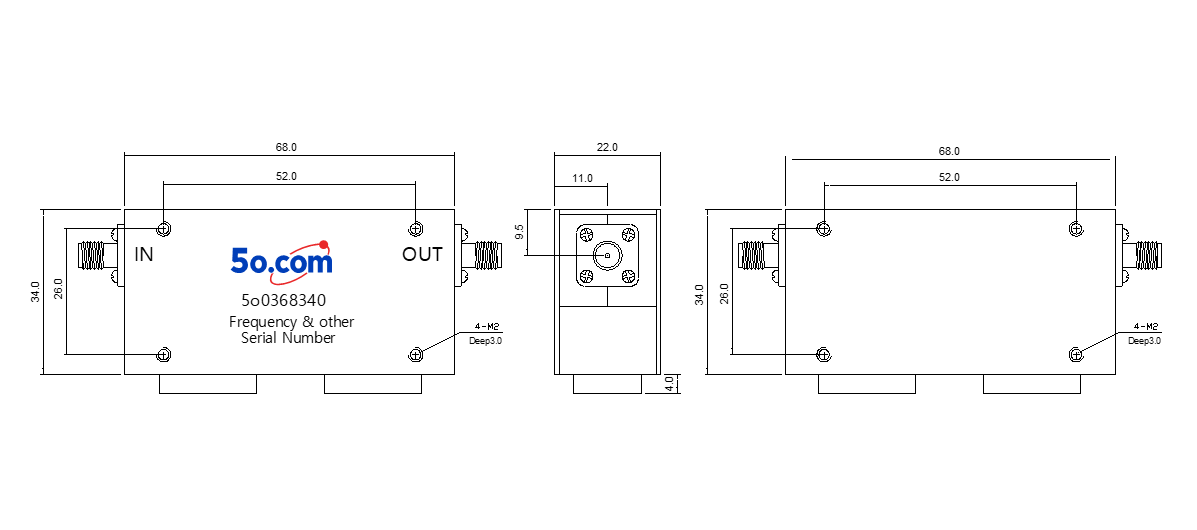

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持SMA/N (公头或者母头)类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
