双节同轴隔离器 700-3500MHz 5o0364320

700 ~ 3500MHz双节同轴隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度(°C)
5o0364320800900NK	800 ~ 900	40	1.25	0.8	N-K	-30 ~ +70
5o0364320925960SK	925 ~ 960	45	1.2	0.6	SMA-K	-30 ~ +70
5o03643209601215NK	960 ~ 1215	40	1.25	0.8	N-K	-30 ~ +70
5o036432013501500SK	1350 ~ 1500	40	1.25	0.6	SMA-K	-40 ~ +85
5o036432014501700SK	1450 ~ 1700	40	1.25	0.8	SMA-K	-20 ~ +65
5o036432016001700SK	1600 ~ 1700	50	1.15	0.5	SMA-K	-30 ~ +70
5o036432016002000NK	1600 ~ 2000	36	1.3	1.0	N-K	-20 ~ +65
5o036432017002200SK	1700 ~ 2200	36	1.3	1.0	SMA-K	-30 ~ +70
5o036432017101785SK	1710 ~ 1785	50	1.15	0.6	SMA-K	-30 ~ +70
5o036432018002400SK	1800 ~ 2400	36	1.3	1.0	SMA-K	-40 ~ +70
5o036432020002500SK	2000 ~ 2500	40	1.25	0.8	SMA-K	-40 ~ +70
5o036432020002700SK	2000 ~ 2700	36	1.3	1.0	SMA-K	-40 ~ +70
5o036432021102170SK	2110 ~ 2170	50	1.15	0.6	SMA-K	-40 ~ +85
5o036432023002500SK	2300 ~ 2500	45	1.2	0. 6	SMA-K	-40 ~ +85
5o036432024002600SK	2400 ~ 2600	45	1.2	0. 6	SMA-K	-40 ~ +85
5o036432025002700SK	2500 ~ 2700	45	1.2	0.6	SMA-K	-40 ~ +85
5o036432025002700NK	2500 ~ 2700	45	1.2	0.6	N-K	-40 ~ +85
5o036432029003100SK	2900 ~ 3100	40	1.3	0.7	SMA-K	-40 ~ +85
5o036432031003500SK	3100 ~ 3500	40	1.3	0.7	SMA-K	-40 ~ +85

基本规格

外形尺寸	643218mm
通过功率	100W
反射功率	30W
连接方式	SMA/N-K
存储温度	-55℃~+125℃
阻抗匹配	50Ω

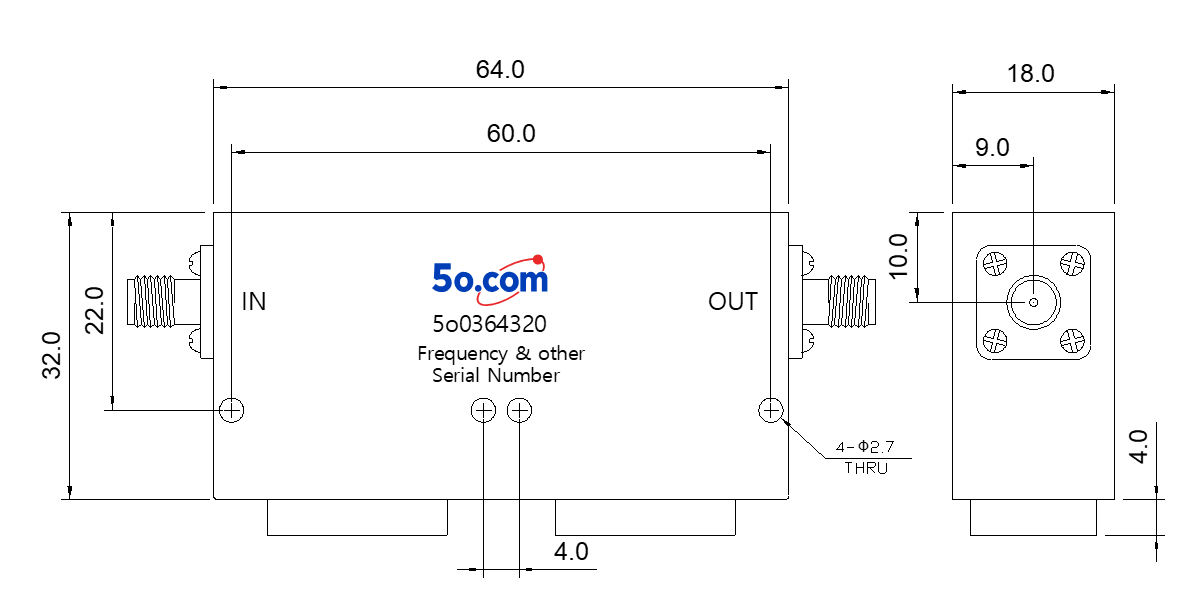

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持SMA/N母头类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
