双节同轴隔离器 6.0-27.5GHz 5o0326180

6.0 ~27.5GHz双节同轴隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (GHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度(°C)
5o032618068SK	6.0 ~ 8.0	36	1.3	1.0	SMA-K	-55 ~ +85
5o032618079SK	7.0 ~ 9.0	40	1.25	1.0	SMA-K	-55 ~ +85
5o03261807477SK	7.4 ~ 7.7	45	1.2	0.6	SMA-K	-55 ~ +85
5o03261807886SK	7.8 ~ 8.6	45	1.2	0.6	SMA-K	-55 ~ +85
5o0326180810SK	8.0 ~ 10.0	40	1.2	0.8	SMA-K	-55 ~ +85
5o0326180811SK	8.0 ~ 11.0	40	1.25	0.8	SMA-K	-55 ~ +85
5o0326180812SK	8.0 ~ 12.0	36	1.3	1.0	SMA-K	-55 ~ +85
5o0326180910SK	9.0 ~ 10.0	45	1.2	0.6	SMA-K	-55 ~ +85
5o0326180911SK	9.0 ~ 11.0	40	1.2	0.8	SMA-K	-55 ~ +85
5o03261809395SJ	9.3 ~ 9.5	45	1.2	0.6	SMA-J	-55 ~ +85
5o03261801013SK	10.0 ~ 13.0	42	1.2	0.8	SMA-K	-55 ~ +85
5o03261801015SKSJ	10.0 ~ 15.0	36	1.35	1.2	SMA-K-J	-55 ~ +85
5o0326180107133SKSJ	10.7 ~ 13.3	45	1.2	0.6	SMA-K-J	-55 ~ +85
5o03261801218SK	12.0 ~ 18.0	36	1.3	1.0	SMA-K	-55 ~ +85
5o03261801375145SK	13.75 ~ 14.5	45	1.2	0.6	SMA-K	-55 ~ +85
5o0326180138178SK	13.8 ~ 17.8	36	1.3	1.0	SMA-K	-55 ~ +85
5o0326180155165SK	15.5 ~ 16.5	45	1.2	0.6	SMA-K	-55 ~ +85
5o03261801618SK	16.0 ~ 18.0	40	1.25	1.0	SMA-K	-55 ~ +85
5o03261801820SK	18.0 ~ 20.0	40	1.25	1.0	SMA-K	-55 ~ +85
5o03261801822SK	18.0 ~ 22.0	36	1.3	1.2	SMA-K	-40 ~ +85
5o03261802123SK	21.0 ~ 23.0	40	1.25	1.0	SMA-K	-40 ~ +85
5o03261802224SK	22.0 ~ 24.0	40	1.25	1.0	SMA-K	-40 ~ +85
5o03261802325SK	23.0 ~ 25.0	40	1.25	1.0	SMA-K	-40 ~ +85
5o03261802426KK	24.0 ~ 26.0	40	1.25	1.0	2.92mm-K	-40 ~ +85
5o03261802425275KK	24.25 ~ 27.5	36	1.3	1.2	2.92mm-K	-40 ~ +85
5o03261802527KK	25.0 ~ 27.0	40	1.25	1.0	2.92mm-K	-40 ~ +85

基本规格

外形尺寸	261813.8mm
通过功率	60W
反射功率	5W
连接方式	SMA(J/K), 2.92mm-K
存储温度	-55℃~+125℃
阻抗匹配	50Ω

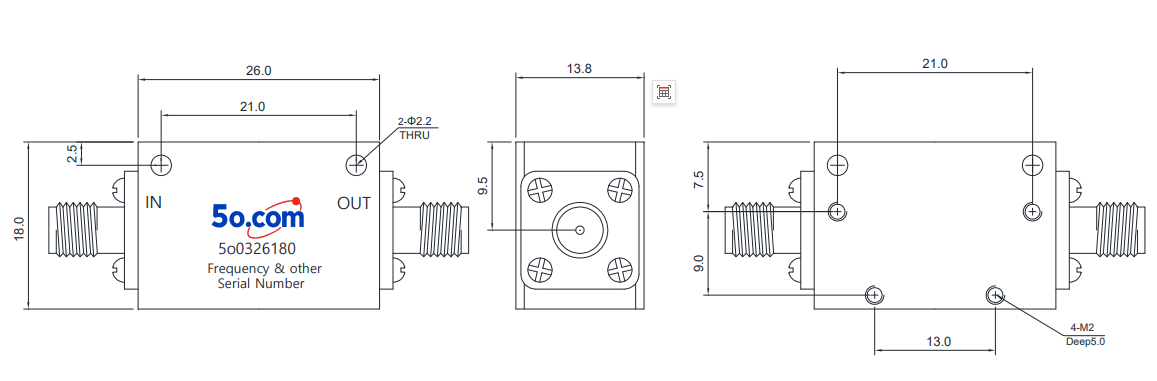

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持SMA公头或者母头/2.92mm母头类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
