双节同轴隔离器 45-270MHz 5o03120750

45 ~ 270MHz双节同轴隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度(°C)
5o031207504550SK	45 ~ 50	36	1.3	3.0	SMA-K	-10 ~ +65
5o031207504555SK	45 ~ 55	36	1.3	3.6	SMA-K	-10 ~ +65
5o031207505075SK	50 ~ 75	40	1.25	3.6	SMA-K	-10 ~ +65
5o031207505575SK	55 ~ 75	40	1.25	2.5	SMA-K	-10 ~ +65
5o031207506065NK	60 ~ 65	40	1.25	2.0	N-K	-10 ~ +65
5o031207506570NK	65 ~ 70	40	1.25	2.0	N-K	-10 ~ +65
5o031207506888SK	68 ~ 88	36	1.3	2.5	SMA-K	-20 ~ +65
5o031207507085SK	70 ~ 85	40	1.25	1.6	SMA-K	-20 ~ +65
5o031207507090NK	70 ~ 90	40	1.25	2.0	N-K	-20 ~ +65
5o0312075080120SK	80 ~ 120	36	1.3	2.0	SMA-K	0 ~ +65
5o0312075085135NK	85 ~ 135	36	1.3	2.4	N-K	-10 ~ +65
5o0312075087108NK	87 ~ 108	40	1.25	1.2	N-K	-20 ~ +65
5o0312075087108NKP200	87 ~ 108	40	1.25	1.2	N-K	-20 ~ +65
5o0312075088138NK	88 ~ 138	36	1.3	2.0	N-K	-10 ~ +65
5o03120750100130NK	100 ~ 130	40	1.25	1.2	N-K	-30 ~ +70
5o03120750100150SK	100 ~ 150	40	1.25	2.0	SMA-K	-10 ~ +65
5o03120750108118NK	108 ~ 118	45	1.2	1.0	N-K	-30 ~ +70
5o03120750108118NKP200	108 ~ 118	45	1.2	1.0	N-K	-30 ~ +70
5o03120750112156NK	112 ~ 156	40	1.25	1.6	N-K	-30 ~ +70
5o03120750118137NK	118 ~ 137	45	1.2	1.0	N-K	-30 ~ +70
5o03120750118137NKP200	118 ~ 137	45	1.2	1.0	N-K	-30 ~ +70
5o03120750130180SK	130 ~ 180	40	1.25	1.2	SMA-K	-30 ~ +70
5o03120750136174SK	136 ~ 174	44	1.2	1.0	SMA-K	-30 ~ +70
5o03120750136174NKP200	136 ~ 174	44	1.2	1.0	N-K	-30 ~ +70
5o03120750148174NKP150	148 ~ 174	50	1.15	1.0	N-K	-30 ~ +70
5o03120750150200NK	150 ~ 200	40	1.25	1.2	N-K	-30 ~ +70
5o03120750150225SK	150 ~ 225	36	1.3	1.8	SMA-K	-30 ~ +70
5o03120750170200NK	170 ~ 200	40	1.25	1.0	N-K	-30 ~ +70
5o03120750170200NKP200	170 ~ 200	40	1.25	1.0	N-K	-30 ~ +70
5o03120750180220SJSK	180 ~ 220	40	1.25	1.0	SMA-J-K	-30 ~ +70
5o03120750200270NK	200 ~ 270	40	1.25	1.4	N-K	-30 ~ +70

基本规格

外形尺寸	1207528mm
通过功率	100W/200W
反射功率	100W
连接方式	SMA(J/K),N(J/K) , 2.92mm (J/K)
存储温度	-55℃~+125℃
阻抗匹配	50Ω

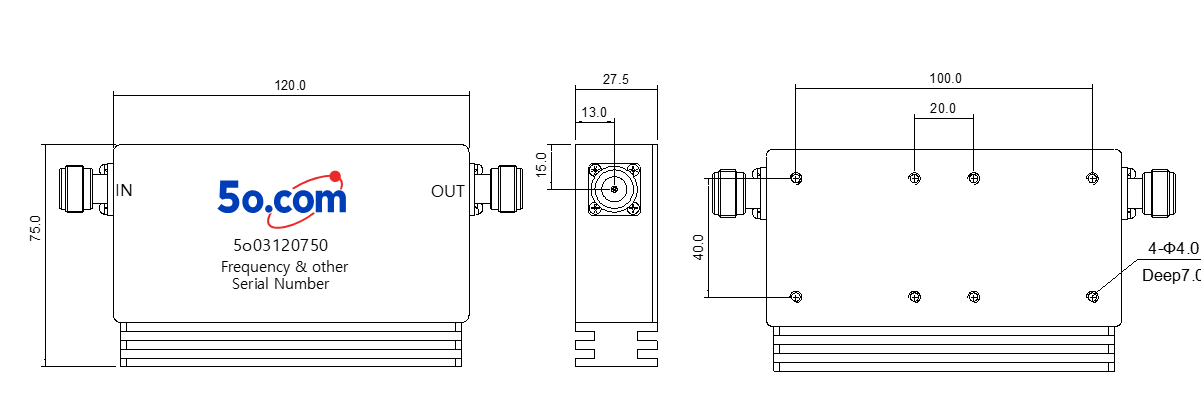

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持SMA/N/2.92mm(公头或者母头)类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
