双节同轴隔离器 130-900MHz 5o03112560

130 ~ 900MHz双节同轴隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度(°C)
5o03112560145150SK	136 ~ 150	36	1.3	1.0	SMA-K	-10 ~ +60
5o03112560150155NK	150 ~ 155	40	1.25	1.0	N-K	-10 ~ +70
5o03112560150170SK	150 ~ 170	36	1.3	1.2	SMA-K	-10 ~ +70
5o03112560168171SK	168 ~ 171	46	1.2	0.8	SMA-K	-30 ~ +70
5o03112560170200NK	170 ~ 200	36	1.3	1.4	N-K	-30 ~ +70
5o03112560180220SK	180 ~ 220	36	1.3	1.0	SMA-K	-30 ~ +70
5o03112560192232SK	192 ~ 232	40	1.25	0.8	SMA-K	-30 ~ +70
5o0311256019752075SJSK	197.5~207.5	46	1.2	0.8	SMA-J-K	-30 ~ +70
5o03112560200250SK	200 ~ 250	40	1.25	1.2	SMA-K	-30 ~ +70
5o03112560230250NK	230 ~ 250	46	1.2	0.6	N-K	-30 ~ +70
5o03112560250300SK	250 ~ 300	40	1.25	0.8	SMA-K	-30 ~ +70
5o03112560500750SK	500 ~ 750	32	1.4	1.0	SMA-K	-30 ~ +70
5o03112560600900SK	600 ~ 900	34	1.35	1.0	SMA-K	-30 ~ +70

基本规格

外形尺寸	1125615mm
通过功率	100W
反射功率	30W
连接方式	SMA(J/K),N(J/K)
存储温度	-55℃~+125℃
阻抗匹配	50Ω

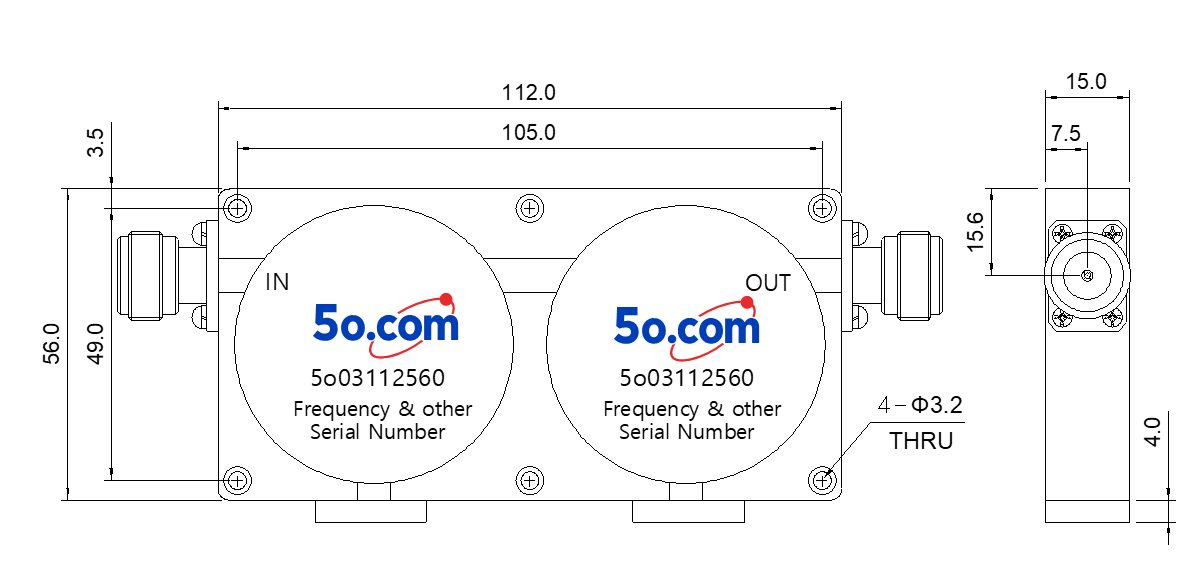

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持SMA/N (公头或者母头)类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
