双节带线隔离器200 to 1875MHz 5o0270380

200 ~ 1875MHz双节带线隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度 (°C)
5o0270380220240	220 ~ 240	36	1.3	1.3	TAB	-20 ~ +65
5o0270380240260	240 ~ 260	36	1.3	1.0	TAB	-20 ~ +65
5o0270380260280	260 ~ 280	40	1.25	1.0	TAB	-20 ~ +65
5o0270380309339	309 ~ 339	40	1.25	0.8	TAB	-20 ~ +65
5o0270380350370	350 ~ 370	42	1.2	0.7	TAB	-20 ~ +65
5o0270380380460	380 ~ 460	36	1.3	1.0	TAB	-20 ~ +65
5o0270380390410	390 ~ 410	46	1.2	0.6	TAB	-30 ~ +70
5o0270380400470	400 ~ 470	40	1.25	0.8	TAB	-30 ~ +70
5o0270380413419	413 ~ 419	60	1.15	0.6	TAB	-30 ~ +70
5o0270380413419	413 ~ 419	60	1.15	0.6	TAB	-30 ~ +70
5o0270380419425	419 ~ 425	60	1.15	0.6	TAB	-30 ~ +70
5o0270380450520	450 ~ 520	40	1.25	0.8	TAB	-20 ~ +65
5o0270380600800	600 ~ 800	38	1.25	1.0	TAB	-20 ~ +65
5o0270380700900	700 ~ 900	40	1.25	0.8	TAB	-30 ~ +70
5o02703807001000	700 ~ 1000	32	1.4	1.2	TAB	-20 ~ +65
5o0270380770860	770 ~ 860	46	1.2	0.6	TAB	-30 ~ +70
5o0270380860872	860 ~ 872	60	1.15	0.5	TAB	-20 ~ +65
5o0270380900930	900 ~ 930	60	1.15	0.4	TAB	-40 ~ +85
5o027038010001300	1000 ~ 1300	40	1.25	0.8	TAB	-30 ~ +70
5o027038010001700	1000 ~ 1700	30	1.45	1.0	TAB	-30 ~ +70
5o027038012961298	1296 ~ 1298	50	1.15	0.6	TAB	-40 ~ +85

基本规格

外形尺寸	703811mm
通过功率	300W
反射功率	30W
连接方式	TAB
存储温度	-55℃~+125℃
阻抗匹配	50Ω

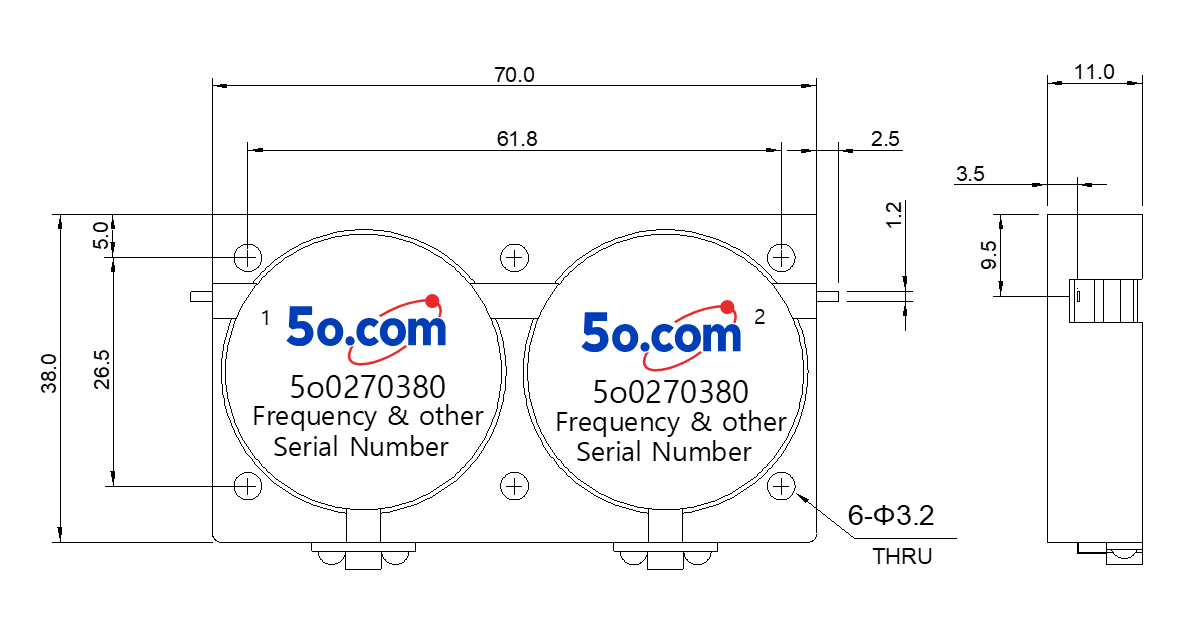

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 安装嵌入式隔离器/环形器时，请使用不锈钢或黄铜螺丝。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
