双节带线隔离器200 to 3600MHz 5o0250310

200 ~ 3600MHz双节带线隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	通过功率	反射功率
5o0250310210220	210 ~ 220	36	1.3	1.2	100	100
5o0250310220020	220 ~ 230	36	1.3	1.0	100	100
5o0250310250270	250 ~ 270	36	1.3	1.0	100	100
5o0250310300320	300 ~ 320	40	1.25	1.0	100	100
5o0250310350370	350 ~ 370	40	1.25	0.8	100	100
5o0250310380460	380 ~ 460	34	1.35	1.0	100	100
5o0250310400470	400 ~ 470	18	1.3	0.5	100	100
5o0250310410425	410 ~ 425	46	1.15	0.6	100	100
5o0250310430470	430 ~ 470	40	1.25	0.8	100	100
5o0250310450520	450 ~ 520	40	1.25	1	100	100
5o0250310490510	490 ~ 510	46	1.15	0.5	100	100
5o0250310600700	600 ~ 700	40	1.2	0.6	100	100
5o0250310700803	700 ~ 803	46	1.2	0.6	100	100
5o02503108001000	800 ~ 1000	36	1.3	1.0	100	100
5o0250310860960	860 ~ 960	40	1.25	0.6	100	100
5o0250310869894A20	869 ~ 894	50	1.15	0.4	100	20dB 100W
5o0250310925960	925 ~ 960	50	1.15	0.4	100	100
5o02503109501250	950 ~ 1250	36	1.3	1.0	100	100
5o025031012001400	1200 ~ 1400	46	1.2	0.6	100	100
5o025031015001700	1500 ~ 1700	46	1.2	0.6	100	100
5o025031017102170	1710 ~ 2170	40	1.25	0.8	100	100
5o025031018051880	1805 ~ 1880	50	1.15	0.4	100	100
5o025031019201990A30	1920 ~ 1990	50	1.15	0.4	100	30dB 100W
5o025031020002500	2000 ~ 2500	40	1.25	1.0	100	100
5o025031002002500	2300 ~ 2500	46	1.15	0.5	100	100
5o025031002002700	2300 ~ 2700	46	1.2	0.6	100	100
5o025031024002600	2400 ~ 2600	46	1.15	0.5	100	100
5o025031024962690	2496 ~ 2690	46	1.15	0.5	100	100
5o025031025002700	2500 ~ 2700	46	1.15	0.5	100	100
5o025031027003100	2700 ~ 3100	46	1.15	0.5	100	100
5o025031030003600	3000 ~ 3600	40	1.25	0.6	100	100

基本规格

外形尺寸	50.831.710.5mm
连接方式	TAB
工作温度	-40 ~ +85℃
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

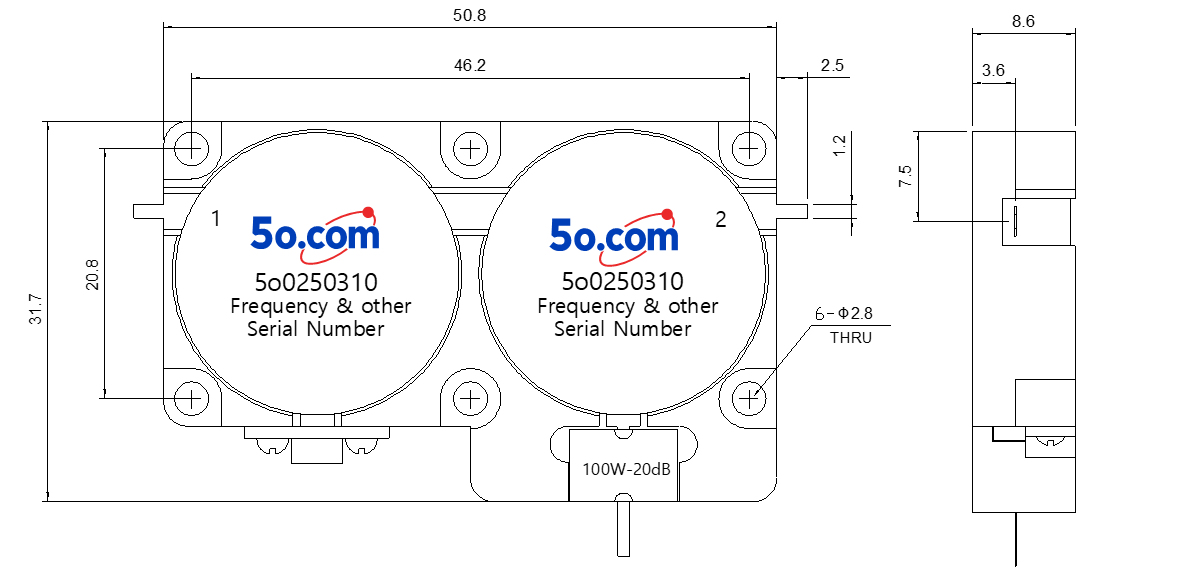

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 安装嵌入式隔离器/环形器时，请使用不锈钢或黄铜螺丝。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
