    200 ~ 3600MHz双节带线隔离器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。


    射频特性

    型号

    频率范围
       (MHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max (dB)

    连接方式

    工作温度(°C)

    5o0250250210220

    210 ~ 220

    36

    1.3

    1.2

    TAB

    -40 ~ +85

    5o0250250220020

    220 ~ 230

    36

    1.3

    1.0

    TAB

    -40 ~ +85

    5o0250250250270

    250 ~ 270

    36

    1.3

    1.0

    TAB

    -40 ~ +85

    5o0250250300320

    300 ~ 320

    40

    1.25

    1.0

    TAB

    -40 ~ +85

    5o0250250350370

    350 ~ 370

    40

    1.25

    0.8

    TAB

    -40 ~ +85

    5o0250250380460

    380 ~ 460

    34

    1.35

    1.0

    TAB

    -40 ~ +85

    5o0250250400470

    400 ~ 470

    18

    1.3

    0.5

    TAB

    -40 ~ +85

    5o0250250410425

    410 ~ 425

    46

    1.15

    0.6

    TAB

    -40 ~ +85

    5o0250250430470

    430 ~ 470

    40

    1.25

    0.8

    TAB

    -40 ~ +85

    5o0250250450520

    450 ~ 520

    40

    1.25

    1.0

    TAB

    -40 ~ +85

    5o0250250490510

    490 ~ 510

    46

    1.15

    0.5

    TAB

    -40 ~ +85

    5o0250250600700

    600 ~ 700

    40

    1.2

    0.6

    TAB

    -40 ~ +85

    5o0250250700803

    700 ~ 803

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o02502508001000

    800 ~ 1000

    36

    1.3

    1.0

    TAB

    -40 ~ +85

    5o0250250860960

    860 ~ 960

    40

    1.25

    0.6

    TAB

    -40 ~ +85

    5o0250250869894

    869 ~ 894

    50

    1.15

    0.4

    TAB

    -40 ~ +85

    5o0250250925960

    925 ~ 960

    50

    1.15

    0.4

    TAB

    -40 ~ +85

    5o02502509501250

    950 ~ 1250

    36

    1.3

    1.0

    TAB

    -40 ~ +85

    5o025025012001400

    1200 ~ 1400

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o025025015001700

    1500 ~ 1700

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o025025017102170

    1710 ~ 2170

    40

    1.25

    0.8

    TAB

    -40 ~ +85

    5o025025018051880

    1805 ~ 1880

    50

    1.15

    0.4

    TAB

    -40 ~ +85

    5o025025019201990

    1920 ~ 1990

    50

    1.15

    0.4

    TAB

    -40 ~ +85

    5o025025020002500

    2000 ~ 2500

    40

    1.25

    1.0

    TAB

    -40 ~ +85

    5o025025002002500

    2300 ~ 2500

    46

    1.15

    0.5

    TAB

    -40 ~ +85

    5o025025002002700

    2300 ~ 2700

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o025025024002600

    2400 ~ 2600

    46

    1.15

    0.5

    TAB

    -40 ~ +85

    5o025025024962690

    2496 ~ 2690

    46

    1.15

    0.5

    TAB

    -40 ~ +85

    5o025025025002700

    2500 ~ 2700

    46

    1.15

    0.5

    TAB

    -40 ~ +85

    5o025025027003100

    2700 ~ 3100

    46

    1.15

    0.5

    TAB

    -40 ~ +85

    5o025025030003600

    3000 ~ 3600

    40

    1.25

    0.6

    TAB

    -40 ~ +85

    基本规格

    外形尺寸

    50.8*25.4*10.5mm

    通过功率

    200W

    反射功率

    30W

    连接方式

    TAB

    存储温度

    -55℃~+125℃

    阻抗匹配

    50Ω

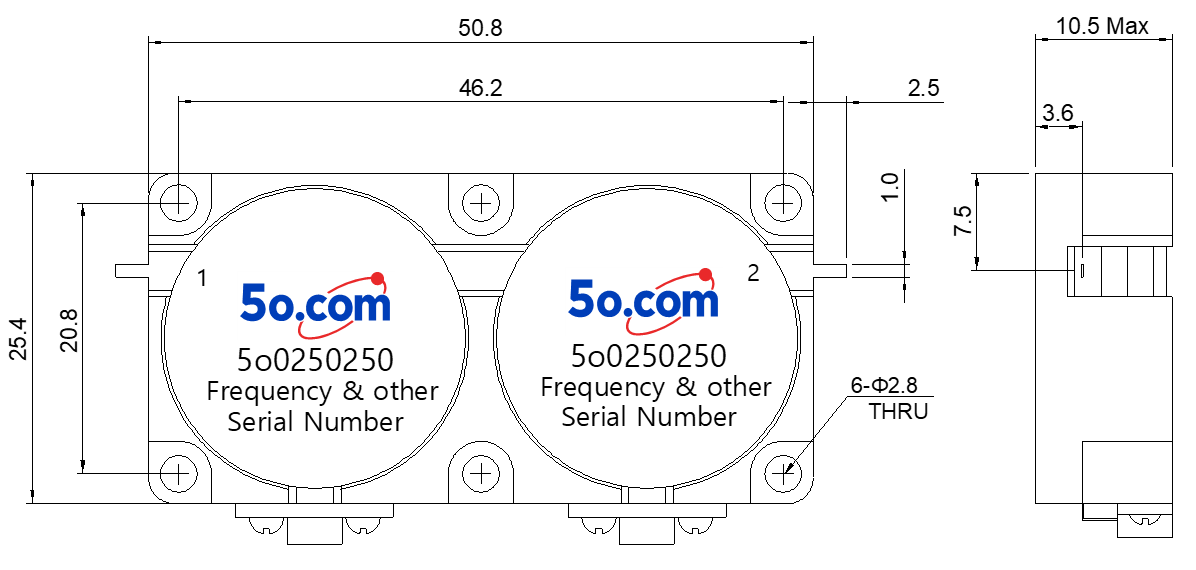

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 为实现高隔离度，可采用双结或多结结构。

    ◆ 安装嵌入式隔离器/环形器时，请使用不锈钢或黄铜螺丝。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
