双节带线隔离器400 to 3000MHz 5o0240270

400 ~ 3000MHz双节带线隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	通过功率	反射功率
5o0240270400420	400 ~ 420	32	1.4	1.4	100	100
5o0240270430450	430 ~ 450	36	1.3	1.0	100	100
5o0240270450470	450 ~ 470	40	1.25	1.0	100	100
5o0240270470490	470 ~ 490	40	1.25	1.0	100	100
5o0240270490510	490 ~ 510	40	1.25	1.0	100	100
5o0240270700800	700 ~ 800	36	1.3	1.0	100	100
5o0240270825865	825 ~ 865	40	1.25	0.7	100	100
5o0240270860960	860 ~ 960	40	1.25	0.8	100	100
5o0240270869894	869 ~ 894	45	1.2	0.6	100	100
5o0240270880960	880 ~ 960	45	1.2	0.6	100	100
5o0240270902928	902 ~ 928	45	1.15	0.5	100	100
5o0240270925960	925 ~ 960	45	1.15	0.5	100	100
5o024027010001200	1000 ~ 1200	40	1.25	0.8	100	100
5o024027014501550	1450 ~ 1550	45	1.2	0.6	100	100
5o024027017102170	1710 ~ 2170	36	1.3	1.0	100	100
5o024027017151805A30	1715 ~ 1805	45	1.2	0.6	100	30dB 100W
5o024027018051880A30	1805 ~ 1880	50	1.15	0.5	100	30dB 100W
5o024027019201990A30	1920 ~ 1990	50	1.15	0.5	100	30dB 100W
5o024027021102170	2110 ~ 2170	50	1.15	0.5	100	100
5o024027020002700	2000 ~ 2700	36	1.3	1.0	100	100
5o024027022000200	2200 ~ 2300	45	1.2	0.6	100	100
5o024027024002500	2400 ~ 2500	45	1.2	0.6	100	100
5o024027024962690	2496 ~ 2690	45	1.2	0.6	100	100
5o024027025002700	2500 ~ 2700	45	1.2	0.6	100	100

基本规格

外形尺寸	4027.58.6mm
连接方式	TAB
工作温度	-40 ~ +85℃
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

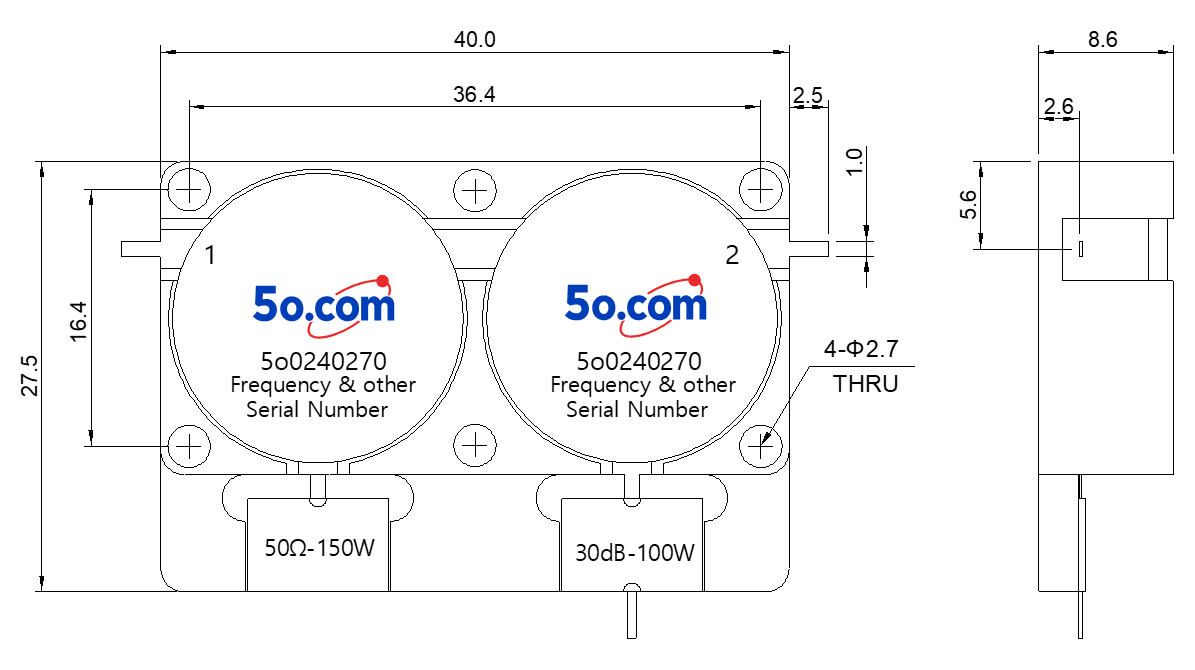

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 安装嵌入式隔离器/环形器时，请使用不锈钢或黄铜螺丝。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
