    0.6 ~ 5.0GHz双节带线隔离器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。


    射频特性

    型号

    频率范围
        (MHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max (dB)

    连接方式

    工作温度(°C)

    5o0238190617698

    617 ~ 698

    40

    1.25

    0.8

    TAB

    -40 ~ +85

    5o0238190703803

    703 ~ 803

    36

    1.3

    1.0

    TAB

    -40 ~ +85

    5o0238190824894

    824 ~ 894

    40

    1.25

    0.8

    TAB

    -40 ~ +85

    5o0238190860960

    860 ~ 960

    40

    1.25

    0.8

    TAB

    -40 ~ +85

    5o0238190925960

    925 ~ 960

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o023819010701210

    1070 ~ 1210

    40

    1.25

    0.8

    TAB

    -40 ~ +85

    5o023819012001400

    1200 ~ 1400

    44

    1.2

    0.6

    TAB

    -40 ~ +85

    5o023819012501450

    1250 ~ 1450

    46

    1.2

    0.5

    TAB

    -40 ~ +85

    5o023819014501550

    1450 ~ 1550

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o023819015001700

    1500 ~ 1700

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o023819017102170

    1710 ~ 2170

    32

    1.4

    1.2

    TAB

    -40 ~ +85

    5o023819018051880

    1805 ~ 1880

    50

    1.15

    0.5

    TAB

    -40 ~ +85

    5o023819019201990

    1920 ~ 1990

    50

    1.15

    0.5

    TAB

    -40 ~ +85

    5o023819020002400

    2000 ~ 2400

    40

    1.25

    0.8

    TAB

    -40 ~ +85

    5o023819021102170

    2110 ~ 2170

    50

    1.15

    0.5

    TAB

    -40 ~ +85

    5o023819002002500

    2300 ~ 2500

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o023819024002600

    2400 ~ 2600

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o023819024962690

    2496 ~ 2690

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o023819025002700

    2500 ~ 2700

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o023819027003100

    2700 ~ 3100

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o023819027003500

    2700 ~ 3500

    36

    1.3

    1.0

    TAB

    -40 ~ +85

    5o023819031503250

    3150 ~ 3250

    50

    1.15

    0.5

    TAB

    -40 ~ +85

    5o023819033003600

    3300 ~ 3600

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o023819035004500

    3500 ~ 4500

    36

    1.3

    1.0

    TAB

    -40 ~ +85

    5o023819036003800

    3600 ~ 3800

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o023819039004200

    3900 ~ 4200

    46

    1.2

    0.6

    TAB

    -40 ~ +85

    5o023819039004500

    3900 ~ 4500

    40

    1.25

    0.8

    TAB

    -40 ~ +85

    5o023819044004500

    4000 ~ 4500

    40

    1.2

    0.7

    TAB

    -40 ~ +85

    5o023819042004700

    4200 ~ 4700

    40

    1.25

    0.7

    TAB

    -40 ~ +85

    5o023819044005000

    4400 ~ 5000

    40

    1.25

    0.8

    TAB

    -40 ~ +85

    基本规格

    外形尺寸

    38*19*8.6mm

    通过功率

    100W

    反射功率

    3W

    连接方式

    TAB

    存储温度

    -55℃~+125℃

    阻抗匹配

    50Ω

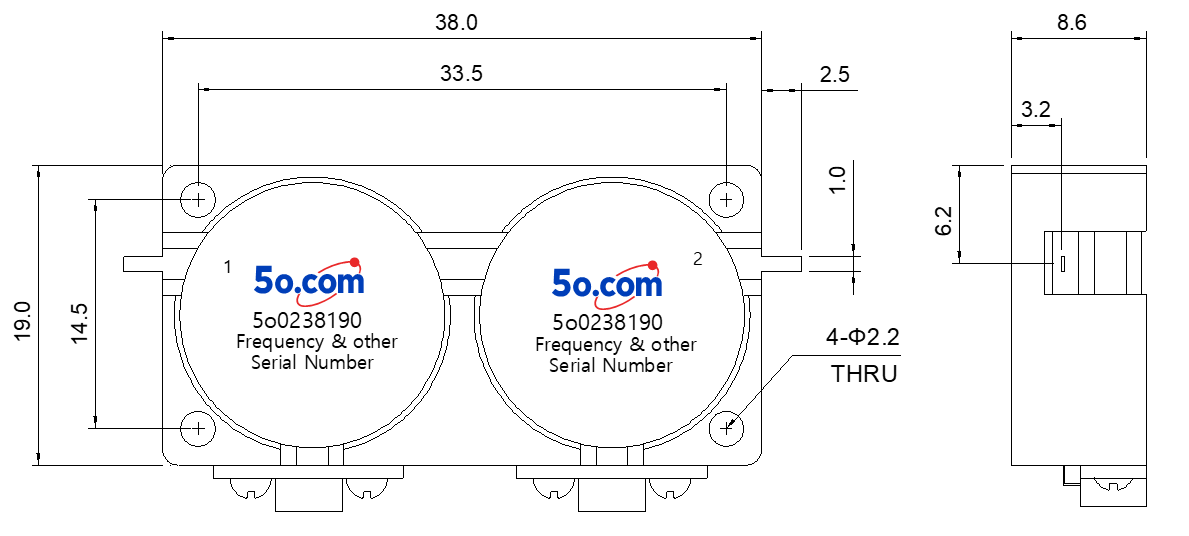

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 为实现高隔离度，可采用双结或多结结构。

    ◆ 安装嵌入式隔离器/环形器时，请使用不锈钢或黄铜螺丝。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
