    5.0 ~ 25.0GHz双节带线隔离器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。


    射频特性

    型号

    频率范围
       (GHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max (dB)

    连接方式

    工作温度
       (°C)

    5o0217160555

    5.0 ~ 5.5

    36

    1.3

    1.0

    TAB

    -40 ~ +85

    5o02171605458

    5.4 ~ 5.8

    36

    1.3

    1.0

    TAB

    -40 ~ +85

    5o02171605759

    5.7 ~ 5.9

    40

    1.25

    0.7

    TAB

    -40 ~ +85

    5o02171605862

    5.8 ~ 6.2

    40

    1.25

    1.0

    TAB

    -40 ~ +85

    5o021716068

    6.0 ~ 8.0

    36

    1.3

    1.2

    TAB

    -40 ~ +85

    5o021716079

    7.0 ~ 9.0

    36

    1.3

    1.0

    TAB

    -40 ~ +85

    5o02171607195

    7.1 ~ 9.5

    36

    1.3

    1.2

    TAB

    -55 ~ +85

    5o02171607984

    7.9 ~ 8.4

    46

    1.2

    0.6

    TAB

    -55 ~ +85

    5o0217160812

    8.0 ~ 12.0

    36

    1.3

    1.0

    TAB

    -55 ~ +85

    5o02171608595

    8.5 ~ 9.5

    46

    1.2

    0.6

    TAB

    -55 ~ +85

    5o0217160910

    9.0 ~ 10.0

    46

    1.2

    0.6

    TAB

    -55 ~ +85

    5o02171601011

    10.0 ~ 11.0

    46

    1.2

    0.6

    TAB

    -55 ~ +85

    5o02171601013

    10.0 ~ 13.0

    40

    1.25

    1.0

    TAB

    -55 ~ +85

    5o02171601015

    10.0 ~ 15.0

    36

    1.35

    1.0

    TAB

    -55 ~ +85

    5o0217160115185

    11.5 ~ 18.5

    32

    1.45

    1.4

    TAB

    -55 ~ +85

    5o02171601218

    12.0 ~ 18.0

    36

    1.35

    1.2

    TAB

    -55 ~ +85

    5o02171601375145

    13.75 ~ 14.5

    46

    1.2

    0.6

    TAB

    -55 ~ +85

    5o0217160138178

    13.8 ~ 17.8

    36

    1.3

    1.0

    TAB

    -55 ~ +85

    5o0217160155165

    15.5 ~ 16.5

    40

    1.25

    1.0

    TAB

    -55 ~ +85

    5o02171601618

    16.0 ~ 18.0

    40

    1.25

    1.2

    TAB

    -55 ~ +85

    5o02171601820

    18.0 ~ 20.0

    40

    1.25

    1.2

    TAB

    -55 ~ +85

    5o0217160192212

    19.2 ~ 21.2

    36

    1.3

    1.2

    TAB

    -55 ~ +85

    5o02171602123

    21.0 ~ 23.0

    36

    1.3

    1.2

    TAB

    -55 ~ +85

    基本规格

    外形尺寸

    17.6*16.5*7.5mm

    通过功率

    30W

    反射功率

    5W

    连接方式

    TAB

    存储温度

    -55℃~+125℃

    阻抗匹配

    50Ω

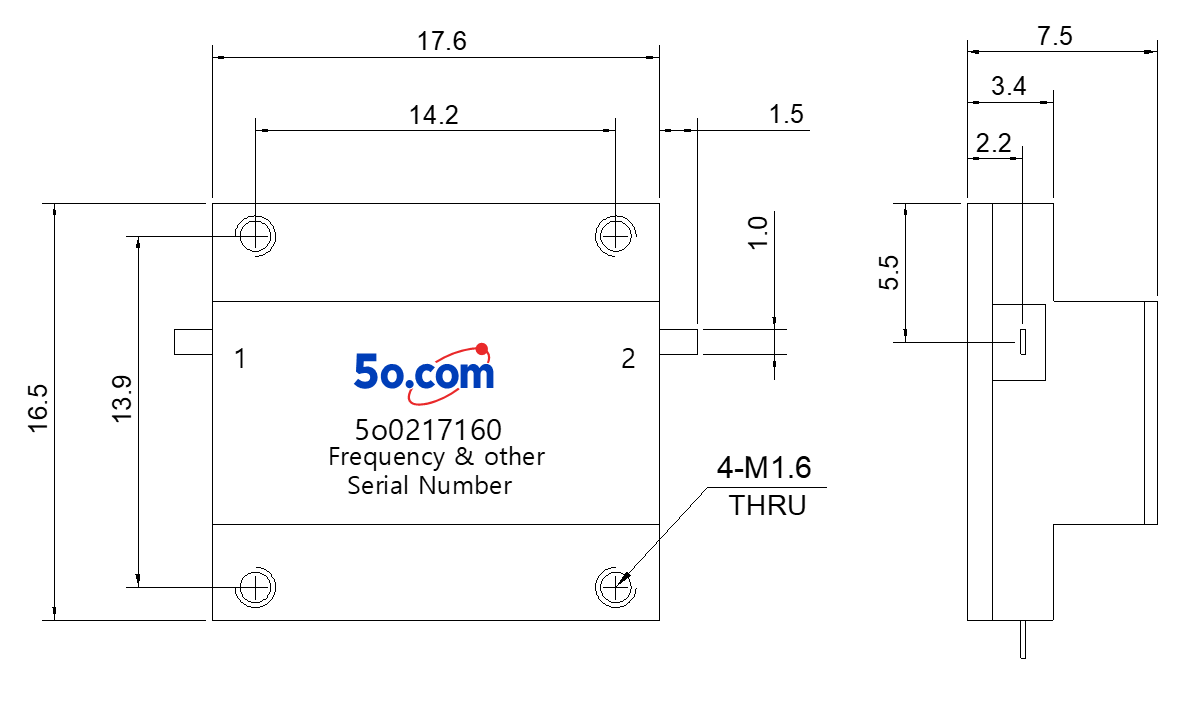

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)



    说明

    ◆ 为实现高隔离度，可采用双结或多结结构。

    ◆ 安装嵌入式隔离器/环形器时，请使用不锈钢或黄铜螺丝。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
