    10 ~ 55MHz双节带线隔离器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。



    射频特性

    型号

    频率范围
        (MHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max (dB)

    连接方式

    工作温度(°C)

    5o021608002530

    25 ~ 30

    24

    1.45

    7.0

    TAB

    +10 ~ +60

    5o021608002628

    26 ~ 28

    30

    1.45

    6.0

    TAB

    +10 ~ +60

    5o02160800285305

    28.5 ~ 30.5

    32

    1.4

    5.6

    TAB

    +10 ~ +60

    5o021608003032

    30 ~ 32

    32

    1.4

    3.6

    TAB

    +10 ~ +60

    5o021608003035

    30 ~ 35

    32

    1.4

    6.0

    TAB

    +10 ~ +60

    5o021608003545

    35 ~ 45

    40

    1.4

    5.0

    TAB

    +10 ~ +60

    5o021608004450

    44 ~ 50

    40

    1.25

    2.4

    TAB

    25±5

    34

    1.35

    3.0

    +20 ~ +60

    基本规格

    外形尺寸

    160*80*28mm

    阻抗匹配

    50Ω

    通过功率

    100W

    连接方式

    TAB

    反射功率

    50W

    存储温度

    -55~+125℃

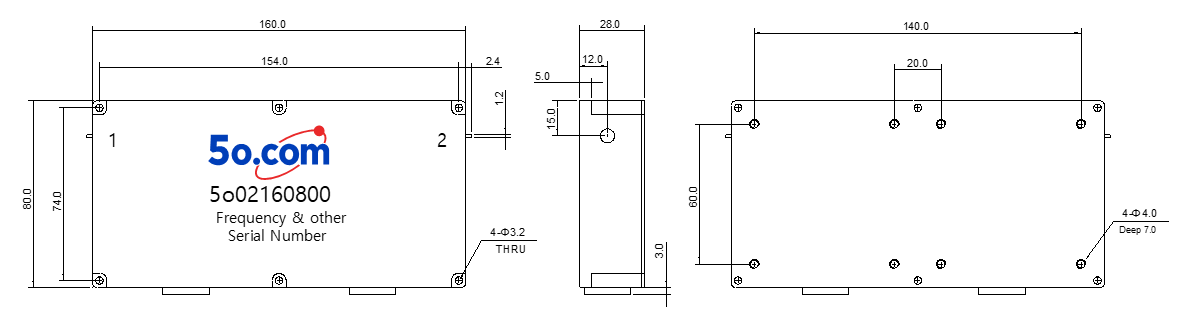

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 为实现高隔离度，可采用双结或多结结构。

    ◆ 安装嵌入式隔离器/环形器时，请使用不锈钢或黄铜螺丝。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
