双节带线隔离器45 to 270MHz 5o02120750

45 ~ 270MHz双节带线隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度(°C)
5o021207504550	45 ~ 50	36	1.3	3.0	TAB	-10 ~ +65
5o021207504555	45 ~ 55	36	1.3	3.6	TAB	-10 ~ +65
5o021207505075	50 ~ 75	40	1.25	3.6	TAB	-10 ~ +65
5o021207505575	55 ~ 75	40	1.25	2.5	TAB	-10 ~ +65
5o021207506065	60 ~ 65	40	1.25	2.0	TAB	-10 ~ +65
5o021207506570	65 ~ 70	40	1.25	2.0	TAB	-10 ~ +65
5o021207506888	68 ~ 88	36	1.3	2.5	TAB	-20 ~ +65
5o021207507085	70 ~ 85	40	1.25	1.6	TAB	-20 ~ +65
5o021207507090	70 ~ 90	40	1.25	2.0	TAB	-20 ~ +65
5o0212075080120	80 ~ 120	36	1.3	2.0	TAB	0 ~ +65
5o0212075085135	85 ~ 135	36	1.3	2.4	TAB	-10 ~ +65
5o0212075087108	87 ~ 108	40	1.25	1.2	TAB	-20 ~ +65
5o0212075087108P200	87 ~ 108	40	1.25	1.2	TAB	-20 ~ +65
5o0212075088138	88 ~ 138	36	1.3	2.0	TAB	-10 ~ +65
5o02120750100130	100 ~ 130	40	1.25	1.2	TAB	-30 ~ +70
5o02120750100150	100 ~ 150	40	1.25	2.0	TAB	-10 ~ +65
5o02120750108118	108 ~ 118	45	1.2	1.0	TAB	-30 ~ +70
5o02120750108118P200	108 ~ 118	45	1.2	1.0	TAB	-30 ~ +70
5o02120750112156	112 ~ 156	40	1.25	1.6	TAB	-30 ~ +70
5o02120750118137	118 ~ 137	45	1.2	1.0	TAB	-30 ~ +70
5o02120750118137P200	118 ~ 137	45	1.2	1.0	TAB	-30 ~ +70
5o02120750130180	130 ~ 180	40	1.25	1.2	TAB	-30 ~ +70
5o02120750136174	136 ~ 174	44	1.2	1.0	TAB	-30 ~ +70
5o02120750136174P200	136 ~ 174	44	1.2	1.0	TAB	-30 ~ +70
5o02120750148174P150	148 ~ 174	50	1.15	1.0	TAB	-30 ~ +70
5o02120750150200	150 ~ 200	40	1.25	1.2	TAB	-30 ~ +70
5o02120750150225	150 ~ 225	36	1.3	1.8	TAB	-30 ~ +70
5o02120750170200	170 ~ 200	40	1.25	1.0	TAB	-30 ~ +70
5o02120750170200P200	170 ~ 200	40	1.25	1.0	TAB	-30 ~ +70
5o02120750180220	180 ~ 220	40	1.25	1.0	TAB	-30 ~ +70
5o02120750200270	200 ~ 270	40	1.25	1.4	TAB	-30 ~ +70

基本规格

外形尺寸	1207528mm
通过功率	200W/100W
反射功率	100W
连接方式	TAB
存储温度	-55℃~+125℃
阻抗匹配	50Ω

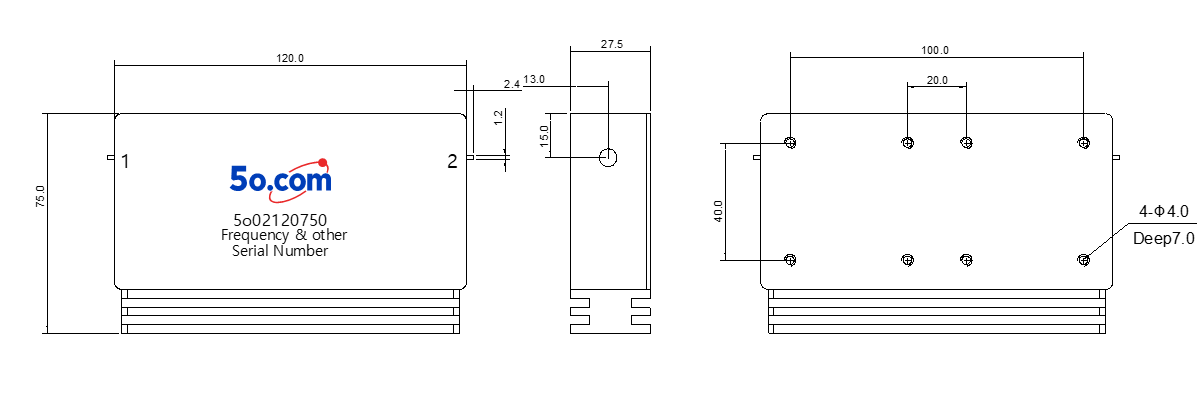

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 安装嵌入式隔离器/环形器时，请使用不锈钢或黄铜螺丝。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
