双节带线隔离器130 to 900MHz 5o02112560

130 ~ 900MHz双节带线隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度(°C)
5o02112560145150	136 ~ 150	36	1.3	1.0	TAB	-10 ~ +60
5o02112560150155	150 ~ 155	40	1.25	1.0	TAB	-10 ~ +70
5o02112560150170	150 ~ 170	36	1.3	1.2	TAB	-10 ~ +70
5o02112560168171	168 ~ 171	46	1.2	0.8	TAB	-30 ~ +70
5o02112560170200	170 ~ 200	36	1.3	1.4	TAB	-30 ~ +70
5o02112560180220	180 ~ 220	36	1.3	1.0	TAB	-30 ~ +70
5o02112560192022	192 ~ 232	40	1.25	0.8	TAB	-30 ~ +70
5o0211256019752075	197.5 ~ 207.5	46	1.2	0.8	TAB	-30 ~ +70
5o02112560200250	200 ~ 250	40	1.25	1.2	TAB	-30 ~ +70
5o02112560020250	230 ~ 250	46	1.2	0.6	TAB	-30 ~ +70
5o02112560250300	250 ~ 300	40	1.25	0.8	TAB	-30 ~ +70
5o02112560500750	500 ~ 750	32	1.4	1.0	TAB	-30 ~ +70
5o02112560600900	600 ~ 900	34	1.35	1.0	TAB	-30 ~ +70

基本规格

外形尺寸	1125615mm
通过功率	300W
反射功率	30W
连接方式	TAB
存储温度	-55℃~+125℃
阻抗匹配	50Ω

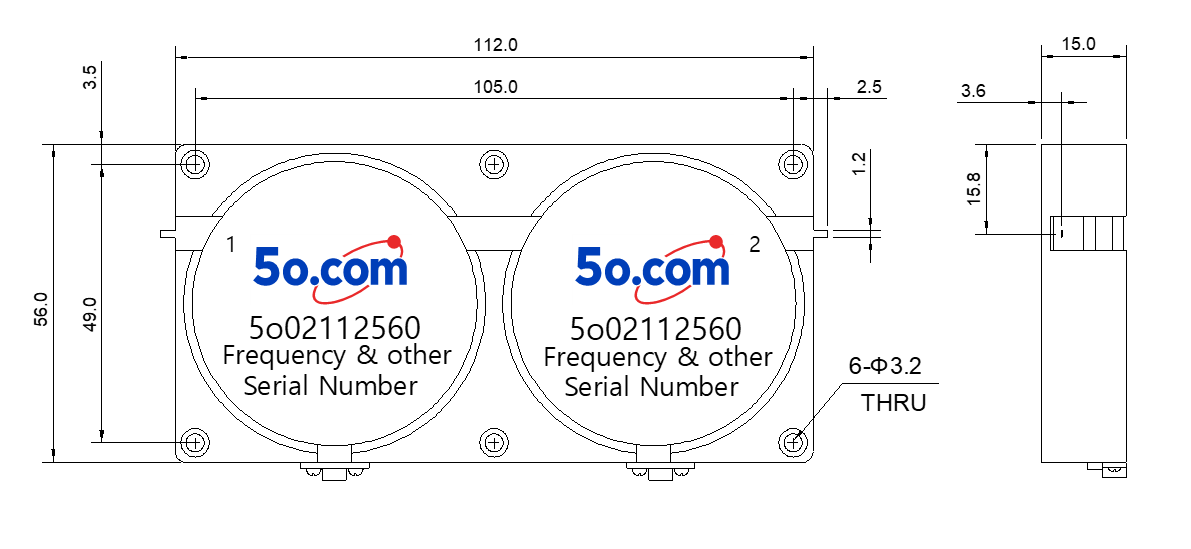

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 安装嵌入式隔离器/环形器时，请使用不锈钢或黄铜螺丝。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
