嵌入式隔离器 2-6GHz 5o0130380

3.0 ~ 6.0GHz带线隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号

频率范围
(GHz)

隔离度
Min (dB)

驻波比
Max

插入损耗
Max (dB)

连接方式

工作温度

(°C)

5o013038026

2.0 ~ 6.0

13

1.5

0.8

TAB

+20 ~ +70

13

1.5

1.5@2.0~2.5GHz
0.8@2.5~6.0GHz

-40 ~ +20

基本规格

外形尺寸	30.538.515mm	阻抗匹配	50Ω
通过功率	100W	工作温度	-40 ~ +70℃
反射功率	100W	存储温度	-55 ~ +125℃

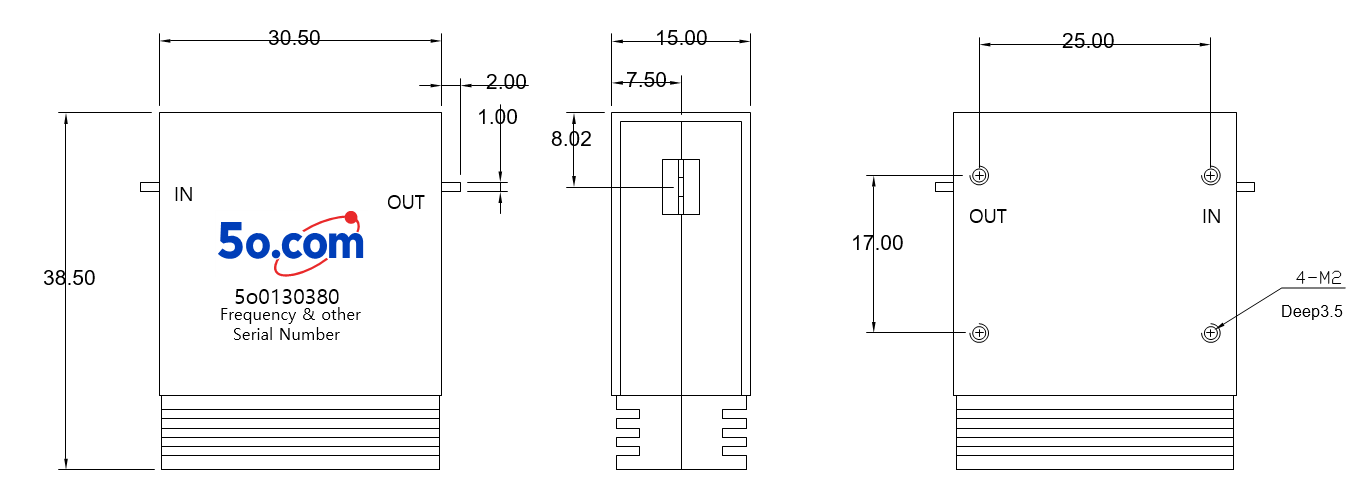

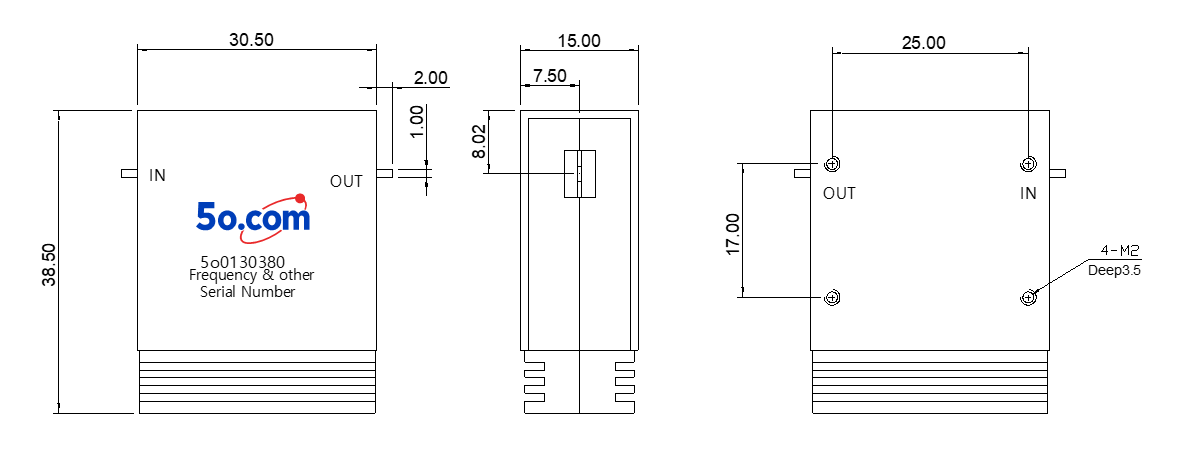

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 安装嵌入式隔离器/环形器时，请使用不锈钢或黄铜螺丝。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
