嵌入式隔离器 200-3600MHz 5o0125310

200 ~ 3600MHz带线隔离器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性（反向功率150W）

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	通过功率(W)	反向功率(W)
5o0125310210220	210 ~ 220	18	1.3	0.6	200	150
5o0125310220230	220 ~ 230	18	1.3	0.5	200	150
5o0125310250270	250 ~ 270	18	1.3	0.5	200	150
5o0125310300320	300 ~ 320	20	1.25	0.5	200	150
5o0125310350370	350 ~ 370	20	1.25	0.4	200	150
5o0125310380460	380 ~ 460	17	1.35	0.5	200	150
5o0125310400470	400 ~ 470	18	1.3	0.5	200	150
5o0125310410425	410 ~ 425	25	1.15	0.3	200	150
5o0125310430470	430 ~ 470	20	1.25	0.4	200	150
5o0125310450512	450 ~ 512	20	1.25	0.5	200	150
5o0125310490510	490 ~ 510	25	1.15	0.25	200	150
5o0125310600700	600 ~ 700	21	1.2	0.3	200	150
5o0125310700803	700 ~ 803	23	1.2	0.3	200	150
5o01253108001000	800 ~ 1000	19	1.25	0.4	200	150
5o0125310869894	869 ~ 894	25	1.15	0.2	200	150
5o0125310925960	925 ~ 960	25	1.15	0.2	200	150
5o01253109501250	950 ~ 1250	18	1.3	0.5	200	150
5o012531011501650	1150 ~ 1650	15	1.45	0.5	200	150
5o012531012001400	1200 ~ 1400	23	1.2	0.3	200	150
5o012531013001800	1300 ~ 1800	16	1.4	0.5	200	150
5o012531015001700	1500 ~ 1700	23	1.2	0.3	200	150
5o012531017102170	1710 ~ 2170	20	1.25	0.4	200	150
5o012531018051880	1805 ~ 1880	25	1.15	0.2	200	150
5o012531019201990	1920 ~ 1990	25	1.15	0.2	200	150
5o012531020002500	2000 ~ 2500	20	1.25	0.5	200	150
5o012531023002700	2300 ~ 2700	23	1.2	0.3	200	150
5o012531024962690	2496 ~ 2690	25	1.15	0.25	200	150
5o012531027003100	2700 ~ 3100	23	1.2	0.25	200	150
5o012531030003600	3000 ~ 3600	20	1.25	0.3	200	150

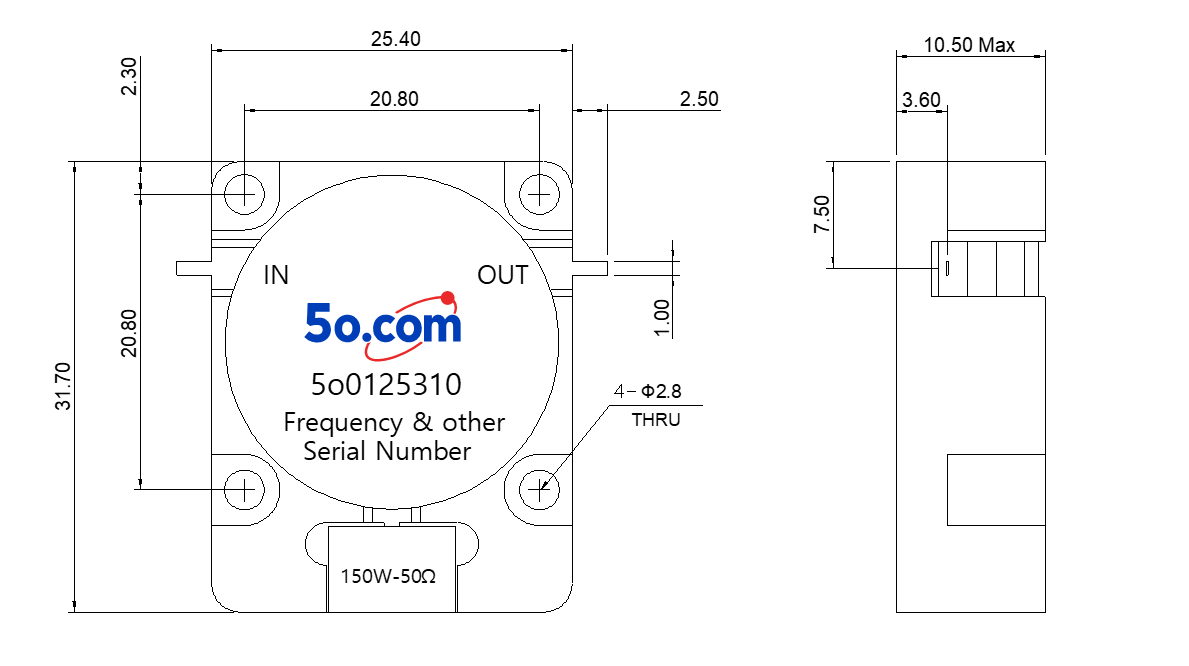

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

射频特性（反向功率20dB/30dB 100W）

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	通过功率(W)	反向功率(W)
5o012531021022030	210 ~ 220	18	1.3	0.6	200	30dB 100W
5o012531022023030	220 ~ 230	18	1.3	0.5	200	30dB 100W
5o012531025027030	250 ~ 270	18	1.3	0.5	200	30dB 100W
5o012531030032030	300 ~ 320	20	1.25	0.5	200	30dB 100W
5o012531035037020	350 ~ 370	20	1.25	0.4	200	20dB 100W
5o012531038046020	380 ~ 460	17	1.35	0.5	200	20dB 100W
5o012531040047030	400 ~ 470	18	1.3	0.5	200	30dB 100W
5o012531045051220	450 ~ 512	20	1.25	0.5	200	20dB 100W
5o012531049051030	490 ~ 510	25	1.15	0.25	200	30dB 100W
5o012531060070030	600 ~ 700	21	1.2	0.3	200	30dB 100W
5o012531070080330	700 ~ 803	23	1.2	0.3	200	30dB 100W
5o0125310800100030	800 ~ 1000	19	1.25	0.4	200	30dB 100W
5o012531086989430	869 ~ 894	25	1.15	0.2	200	30dB 100W
5o012531092596020	925 ~ 960	25	1.15	0.2	200	20dB 100W
5o0125310950125030	950 ~ 1250	18	1.3	0.5	200	30dB 100W
5o01253101150165030	1150 ~ 1650	15	1.45	0.5	200	30dB 100W
5o01253101200140030	1200 ~ 1400	23	1.2	0.3	200	30dB 100W
5o01253101300180030	1300 ~ 1800	16	1.4	0.5	200	30dB 100W
5o01253101500170030	1500 ~ 1700	23	1.2	0.3	200	30dB 100W
5o01253101710217030	1710 ~ 2170	20	1.25	0.4	200	30dB 100W
5o01253101805188030	1805 ~ 1880	25	1.15	0.2	200	30dB 100W
5o01253101920199030	1920 ~ 1990	25	1.15	0.2	200	30dB 100W
5o01253102000250030	2000 ~ 2500	20	1.25	0.5	200	30dB 100W
5o01253102300270030	2300 ~ 2700	23	1.2	0.3	200	30dB 100W
5o01253102496269030	2496 ~ 2690	25	1.15	0.25	200	30dB 100W
5o01253102700310030	2700 ~ 3100	23	1.2	0.25	200	30dB 100W
5o01253103000360030	3000 ~ 3600	20	1.25	0.3	200	30dB 100W

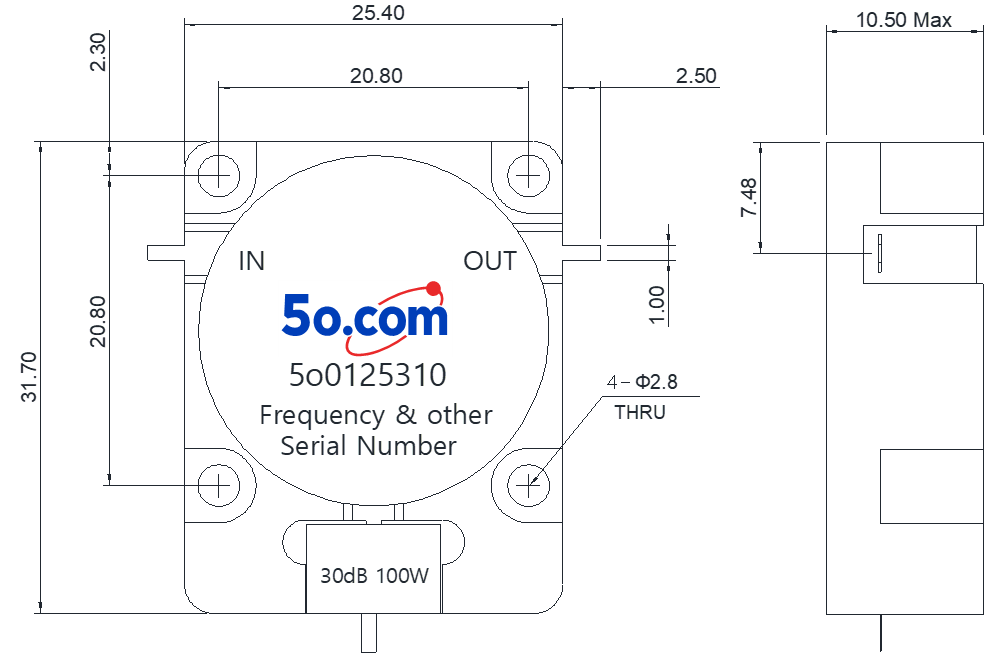

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

基本规格

外形尺寸	25.431.710.5mm
连接方式	TAB
工作温度	-40℃ ~ +125℃
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 安装嵌入式隔离器/环形器时，请使用不锈钢或黄铜螺丝。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
